Толщиномер UT-4DL
Цена: 55 000 руб.
Цена: 65 000 руб.
Описание
Действует скидка! Цена снижена на 15% ! Стоимость прибора без комплекта 55 000р.
Толщиномер UT-4DL предназначен для ручного контактного измерения толщины изделий из металлов, сплавов, стекла, пластиков, остаточной толщины стенок в местах, подверженных коррозийному или эрозийному износу (трубы, сосуды давления и др.).
Толщиномер UT-4DL предназначен для ручного контактного измерения толщины изделий из металлов, сплавов, стекла, пластиков, остаточной толщины стенок в местах, подверженных коррозийному или эрозийному износу (трубы, сосуды давления и др.).
Описание ультразвукового толщиномера UT-4DL
Толщиномеры являются портативными измерительными приборами неразрушающего контроля, позволяющими измерять толщину изделия при одностороннем доступе к нему.
Принцип работы толщиномеров основан на взаимодействии с объектом контроля (ОК) излучаемых в него импульсов ультразвуковых колебаний (УЗК) через промежуточные контактные звукопроводящие среды. Импульсы УЗК вводятся в объект передающей пьезопластиной пьезоэлектрического преобразователя (ПЭП), отразившись от задней поверхности, принимаются приемной пьезопластиной ПЭП. По времени задержки между излученным и принятым импульсами (при известной скорости распространения УЗК в материале ОК) микропроцессор вычисляет искомую толщину.

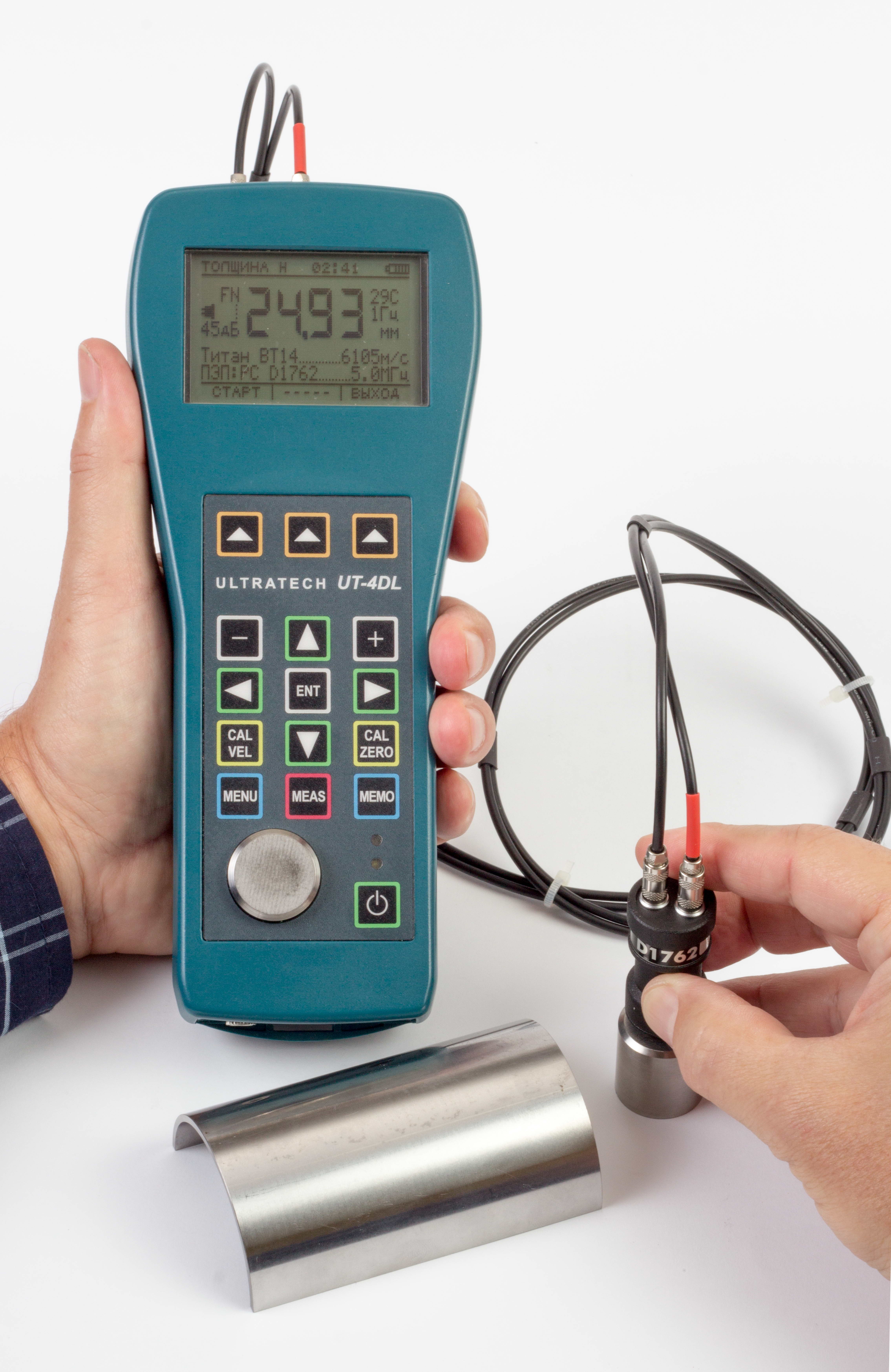

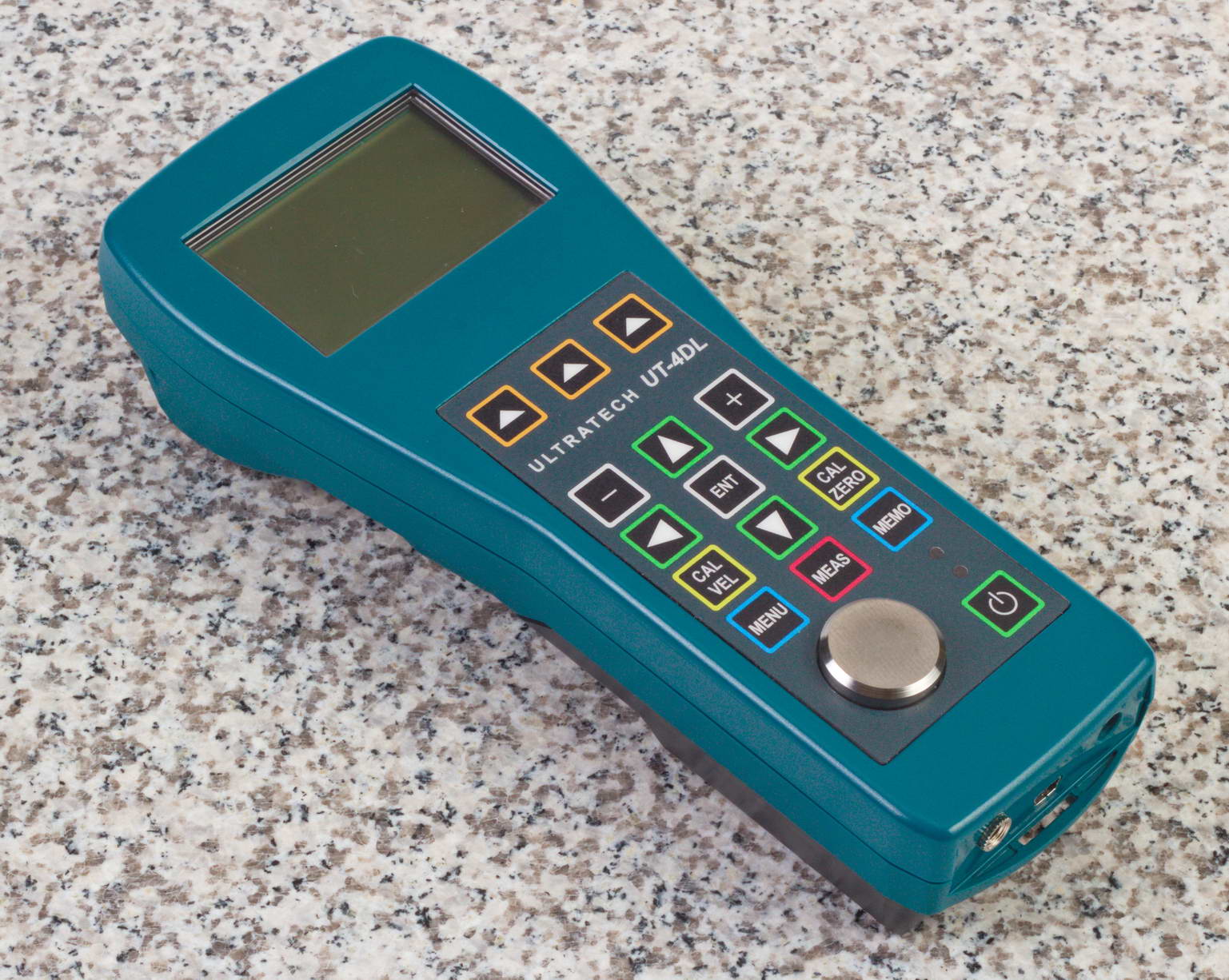

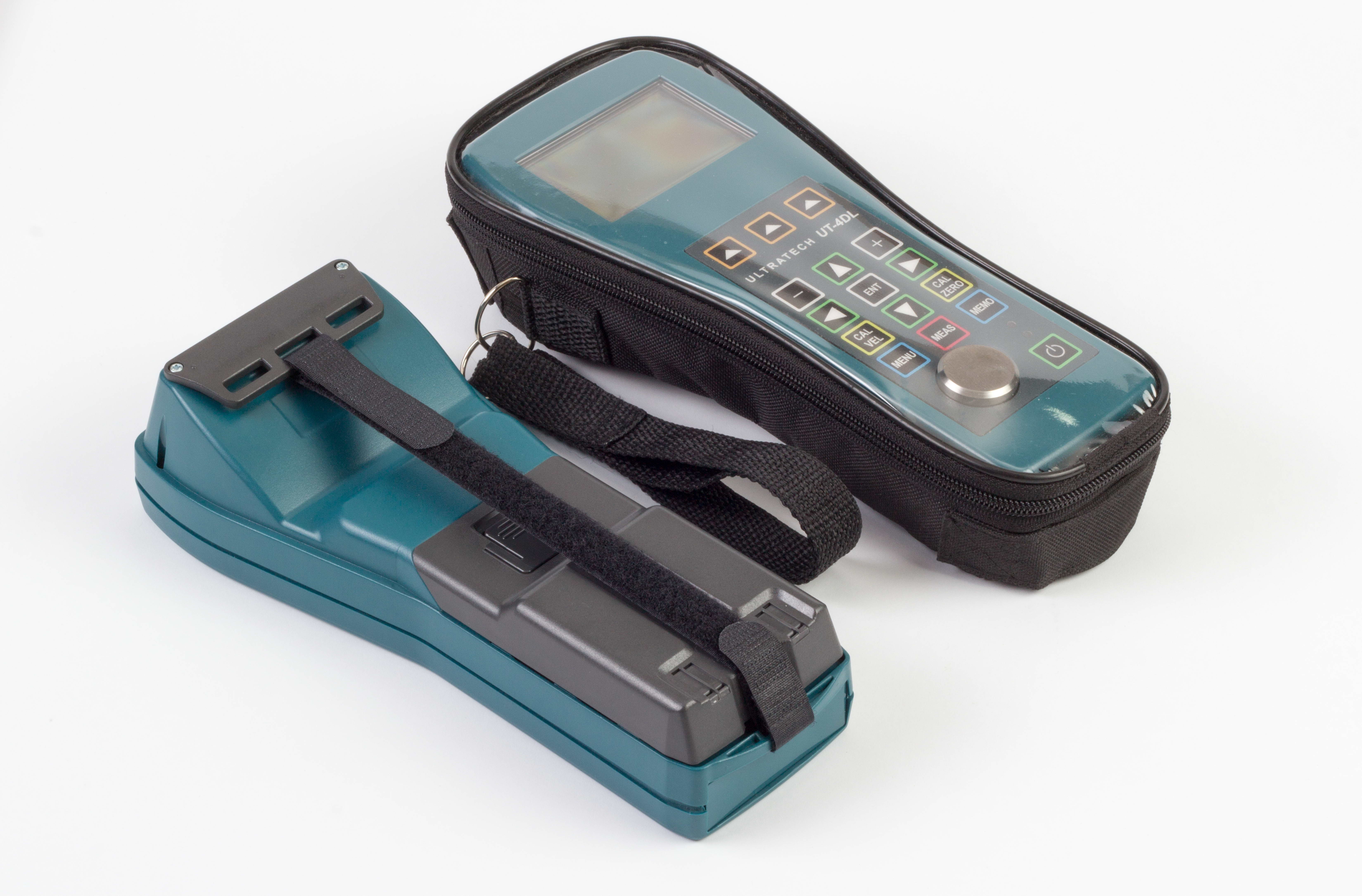

Толщиномеры состоят из электронного измерительного блока с батареей электропитания (БЭ) и присоединяемого к нему посредством кабеля ПЭП. Электронный блок содержит: графическое отсчетное устройство с подсветкой, клавиатуру, электроакустический тракт, систему электропитания, микропроцессор, энергонезависимую память, что позволяет сохранять результаты измерений, настроек, калибровок. Через USB-порт данные измерений из памяти передаются во внешний компьютер для их хранения, последующей обработки и формирования отчетов.
Измерительная схема толщиномера компенсирует основную погрешность толщиномера, образующуюся из-за V-образного пути ультразвуковых волн в ОК, индивидуально для каждого ПЭП.
С целью исключения несанкционированного доступа к модулям прибора, встроенному программному обеспечению и измерительной информации предусмотрена механическая защита корпуса толщиномера в виде пломбы на одном из винтов, скрепляющем крышку и дно корпуса.
Принцип работы толщиномеров основан на взаимодействии с объектом контроля (ОК) излучаемых в него импульсов ультразвуковых колебаний (УЗК) через промежуточные контактные звукопроводящие среды. Импульсы УЗК вводятся в объект передающей пьезопластиной пьезоэлектрического преобразователя (ПЭП), отразившись от задней поверхности, принимаются приемной пьезопластиной ПЭП. По времени задержки между излученным и принятым импульсами (при известной скорости распространения УЗК в материале ОК) микропроцессор вычисляет искомую толщину.
Толщиномеры состоят из электронного измерительного блока с батареей электропитания (БЭ) и присоединяемого к нему посредством кабеля ПЭП. Электронный блок содержит: графическое отсчетное устройство с подсветкой, клавиатуру, электроакустический тракт, систему электропитания, микропроцессор, энергонезависимую память, что позволяет сохранять результаты измерений, настроек, калибровок. Через USB-порт данные измерений из памяти передаются во внешний компьютер для их хранения, последующей обработки и формирования отчетов.
Измерительная схема толщиномера компенсирует основную погрешность толщиномера, образующуюся из-за V-образного пути ультразвуковых волн в ОК, индивидуально для каждого ПЭП.
С целью исключения несанкционированного доступа к модулям прибора, встроенному программному обеспечению и измерительной информации предусмотрена механическая защита корпуса толщиномера в виде пломбы на одном из винтов, скрепляющем крышку и дно корпуса.
Программное обеспечение UT-4DL
Толщиномеры имеют в своем составе встроенное программное обеспечение (ПО), которое предназначено для выполнения следующих функций: управления, настройки, измерений, отображения, сохранения и пересылки данных.
Метрологически значимая часть ПО прошита во внутреннюю долговременную память микропроцессора толщиномеров и защищена кодом производителя на этапе производства. Перед каждым включением выполняется проверка целостности встроенного ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологически значимая часть ПО прошита во внутреннюю долговременную память микропроцессора толщиномеров и защищена кодом производителя на этапе производства. Перед каждым включением выполняется проверка целостности встроенного ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Технические характеристики ультразвукового толщиномера UT-4DL

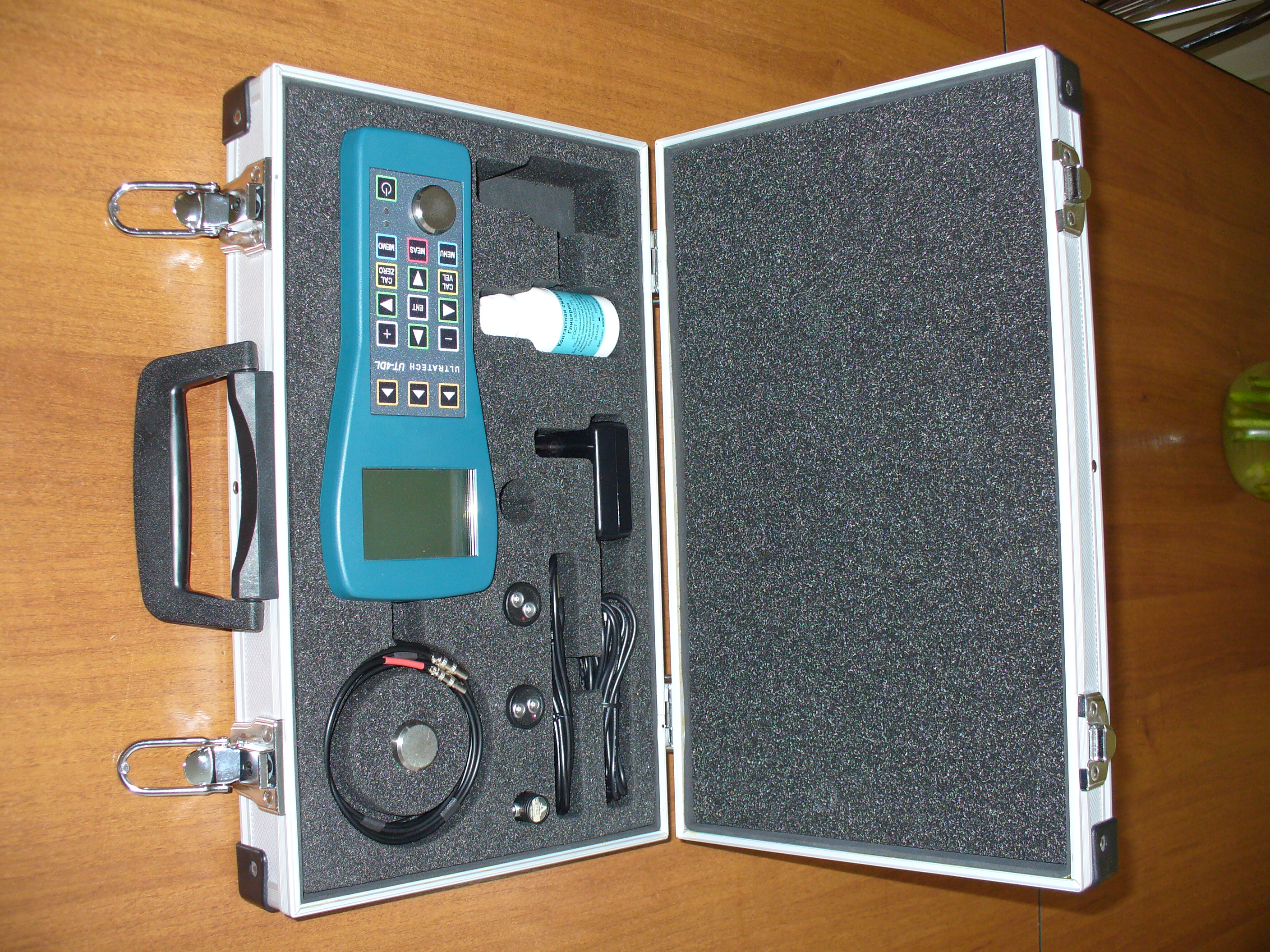

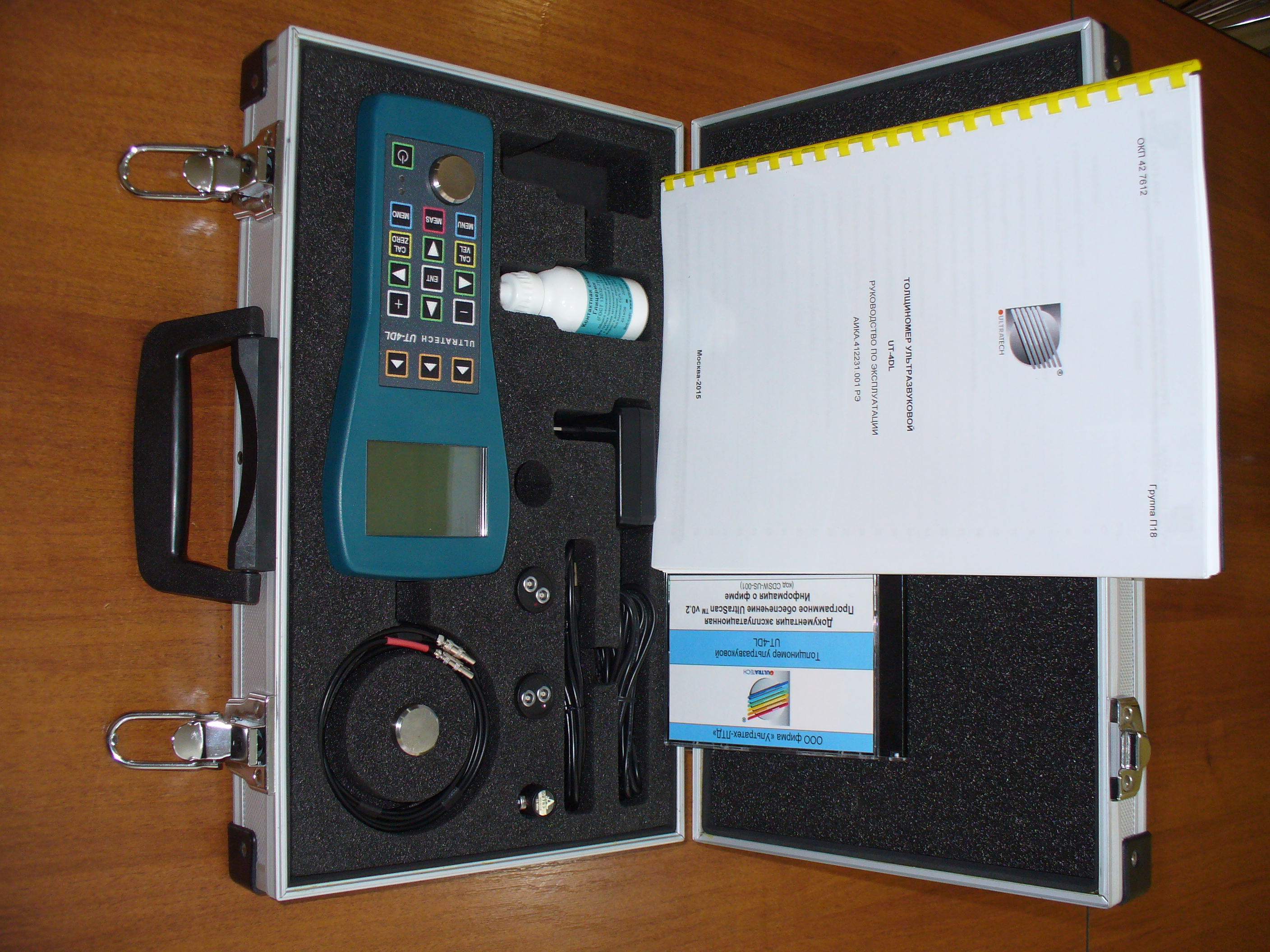

Комплектность базовой комплектации
Поверка
осуществляется по документу МП АПМ 25-16 «Толщиномеры ультразвуковые UT-4DL. Методика поверки», утверждённому ООО «Автопрогресс-М» 12.08.2016 г.
Основные средства поверки:
- комплекты образцовых мер толщины КМТ176М1 в диапазоне толщин от 0,6 до 300 мм, погрешность от 0,3 до 0,7 % (Рег. № 6578-78).
Знак поверки наносится на свидетельство о поверке методом наклейки.
Основные средства поверки:
- комплекты образцовых мер толщины КМТ176М1 в диапазоне толщин от 0,6 до 300 мм, погрешность от 0,3 до 0,7 % (Рег. № 6578-78).
Знак поверки наносится на свидетельство о поверке методом наклейки.
