Описание
ПАМИР превосходят аппараты АРИНА по сроку службы и времени непрерывной работы.

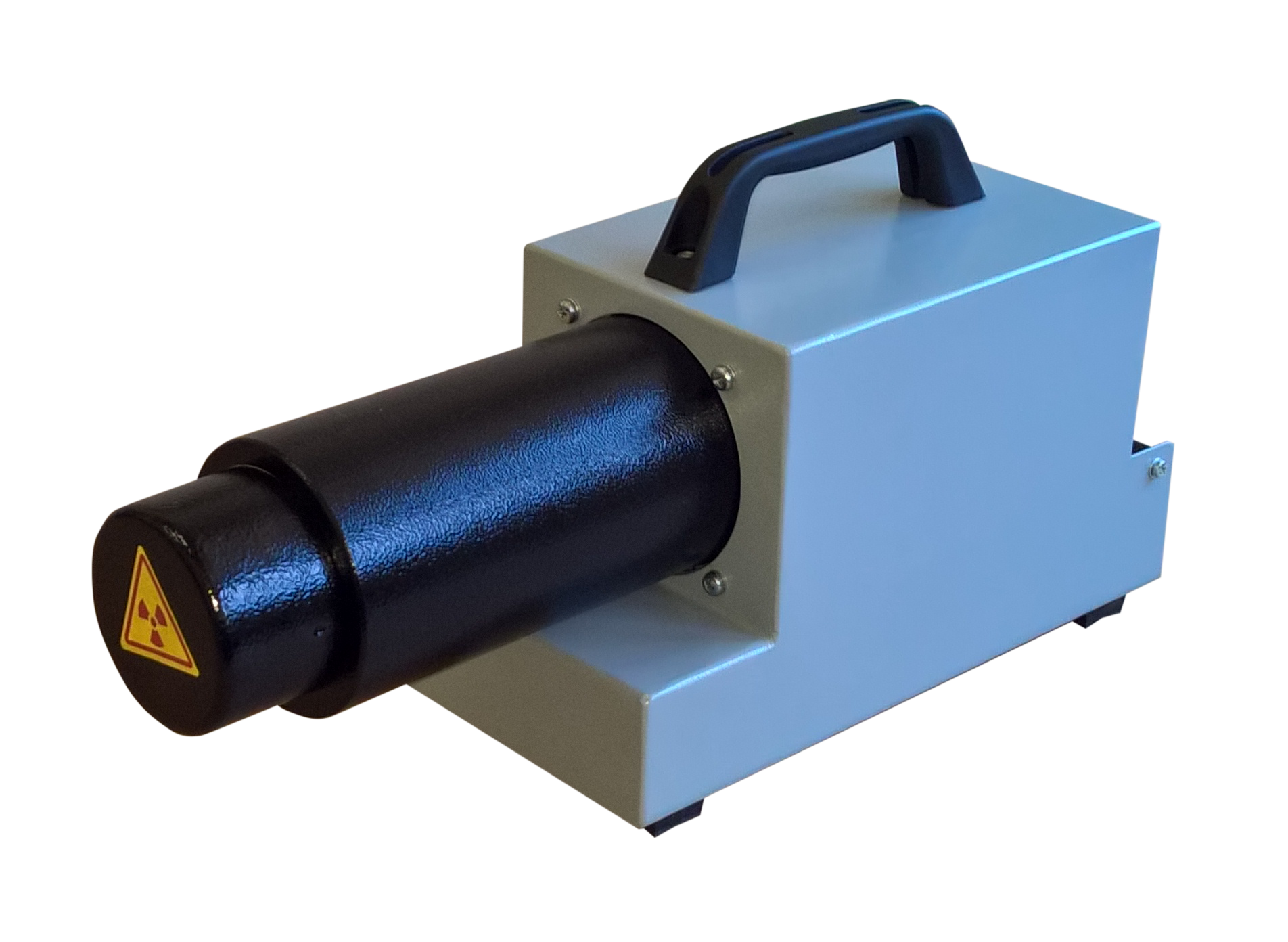

Назначение аппарата ПАМИР-250 является контроль качества сварных швов трубопроводов большинства диаметров в нестационарных условиях.
Назначение аппарата ПАМИР-250 является контроль качества сварных швов трубопроводов большинства диаметров в нестационарных условиях.
В этом аппарате используется хорошо известная рентгеновская трубка ИМА5-320Д, электродная система которой состоит из дискового катода с отверстием, в центре которого расположена анодная игла, выполненная из тугоплавкого материала. Данная конструкция обеспечивает четко очерченный фокус небольшого диаметра, так как он точно совпадает с диаметром заостренного анода. Корпус трубки ИМА5-320Д выполнен из стекла, припаянного катодному узлу, заканчивающегося куполообразным выходным окном.
Аппараты ПАМИР-250 и ПАМИР-300 могут устанавливаться на самоходную внутритрубную установку СИРЕНА-5.
Характеристики
| Рабочее напряжение, кВ | 250 |
| Доза на расстоянии 500 мм за 1,5 мин., мР | 1200 |
| Фокусное пятно, мм | 2,5 |
| Максимальная просвечиваемая толщина по стали, мм | 45 |
| Напряжение питания, В | ~230/=24 |
| Вес излучателя, кг | 7 |
| Габариты излучателя, мм | 437*111*225 |
