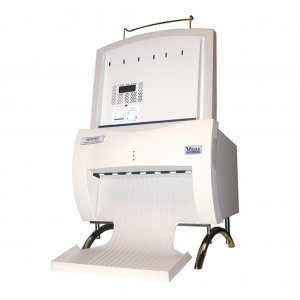

Новый продукт VIDAR Systems Corporation – промышленный оцифровщик VIDAR NDT PRO – экономичное решение для сканирования радиографической плёнки.
Сканер VIDAR NDT PRO разработан для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационнокосмической, нефтехимической, атомной, судостроительной и других отраслей промышленности.
Применяемые компанией VIDAR технология ПЗС высокого разрешения (HDCCD™) и уникальная функция автоматической калибровки оцифровщика обеспечивают отображение полной шкалы серого и гарантируют неизменно высокое качество изображений.
В сканере применяется съемная и легко заменяемая светодиодная лампа, расчитанная на длительный срок эксплуатации.
Сканер VIDAR NDT PRO – оптимальная альтернатива дорогим лазерным сканерам.
Основные характеристики промышленного оцифровщика плёнок VIDAR NDT PRO
- Оптическая плотность от 0,5 до 4,0 (в соответствии с ISO 14096)
- Пространственное разрешение до 11 пар линий на мм с точностью лучше чем 1% или 2 пикселя (смотря что больше) по обеим осям
- Сканирует плёнки от 6 до 35 см в ширину и от 20 до 500 см в длину
- Оцифровывает до 25 плёнок смешанного размера в пакетном режиме, что значительно повышает производительность и эффективность
- Оцифровывает несколько узких плёнок одновременно
Размер | Разрешение | ||||
В пикселях (350мм х 430мм) | Пикселя (мкм) | Пикселей на мм | DPI | Пар линий на мм | Скорость оцифровки (сек) |
2100х2550 | 170 | 6 | 150 | 3 | 27,8 |
4200х5100 | 85 | 12 | 300 | 6 | 55,6 |
7980х9690 | 44 | 22 | 570 | 11 | 105,6 |
Параметр | VIDAR NDT PRO |
Диапазон оптической плотности | От 0,5 до 4,0: в соответствии с ISO 14096 |
Среднее время работы без сбоев, ч | > 50 000 |
Размер оцифровываемой плёнки, см |
Ширина: от 6 до 35 Длина: от 20 до 500 |
Автоматический податчик плёнки | Стандартная вместимость 25 плёнок (разного размера, нет необходимости в предварительной сортировке); выравнивание по левому краю; возможность сканировать несколько узких плёнок одновременно |
Таблицы преобразований | Линейная зависимость уровней серого от оптической плотности |
Геометрическая точность | Лучше, чем 1% или 2 пикселя (смотря какое значение больше) по обеим осям |
Скорость сканирования | 92 линии/секунда |
Аппаратный интерфейс | USB 2.0 |
Программное обеспечение | "X-Vizor" (РД Транснефть 19.100.00КТН00110(с изм.), СТО Газпром № 22.40832006 и др.) |
Электропитание | Напряжение в сети: 85~264 В, частота: 47~63 Гц, мощность: <100 Вт |
Условия эксплуатации | От 10° до 35°C, относительная влажность без конденсации от 20% до 85% |
Условия хранения | От 18° до 60°C, относительная влажность без конденсации от 20% до 85% |
Осветительное устройство | Светодиодная лампа (LED) |
Детектор | ПЗС матрица нового поколения: полупроводниковая высокого разрешения (HDCCD™) |
Размеры, см |
С автоподатчиком плёнки и выходным лотком: 48 x 58 x 83 Без автоподатчика плёнки и выходного лотка: 48 x 38 x 32 Размеры в упаковке: 61 x 74 x 61 |
Вес, кг | 21; вес в упаковке : 27 |
