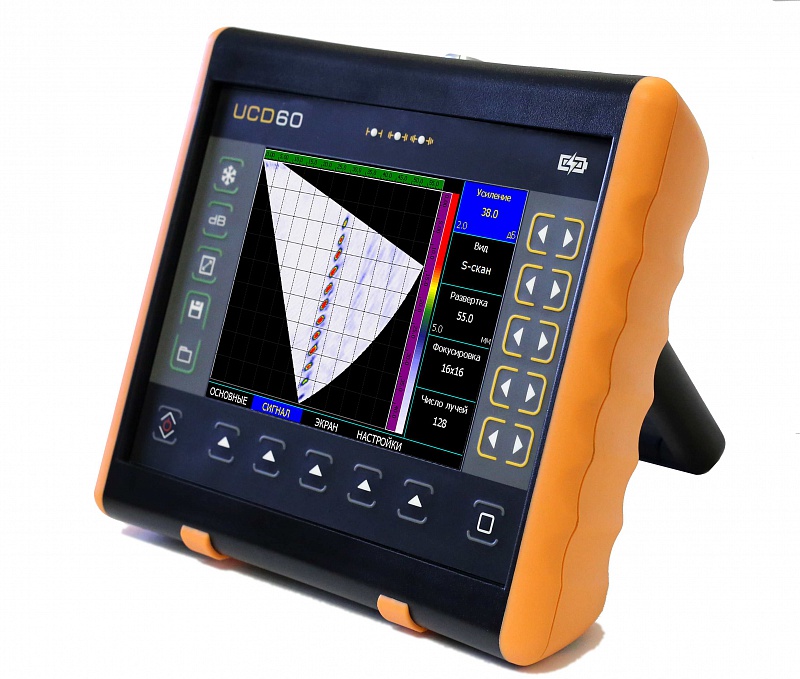

УСД-60ФР

Революционный ультразвуковой дефектоскоп нна фазированных решетках УСД-60ФР впервые совмещающий  использование классических преобразователей ФАР с математической обработкой сигналов по методу  SAFT.  В результате симбиоза новейших технологий в приборе массой всего 1,4 кг удалось, с использованием стандартных 16-ти элементных ФАР,  получить разрешающую способности и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.

Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный  экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ  в полевых условиях на ярком солнце, а также при отрицательных температурах.

Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным.


Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.

16-ти канальная ФАР с обработкой сигнала по методу SAFT Запись сигналов по 1 или 2х координатному датчику оборотов  УРЧ для выравнивания чувствительности по углам ввода Регулировка апертуры и углового шага сканирования Режим обычного дефектоскопа

TOFD режим Конструктор геометрии сварного шва Интерфейс: USB Простое и удобное обновление прошивки по USB Питание: Li-ion аккумулятор или внешний блок питания до 10 часов работы от аккумулятора

Тип используемых ФАР

любые классические 16-ти канальные ФАР

Регулировка рабочей апертуры

4, 8 и 16 одновременно работающих элементов

Регулировка шага сканирования по углу

от 0,3 до 2 град

Развертка

мин.: 0 - 5 мм
макс.: 0 - 600 мм
с шагом 0.1, 1, 5, 10 мм

Режим

S-скан (секторное сканирование), L-скан (линейное сканирование)

Диапазон скоростей

2300 - 10 000 м/с

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)

Частота повторений ЗИ

устанавливается автоматически в зависимости от установленных параметров

Усилитель

широкополосный: 0.1-20 МГц (-6 дБ)

Диапазон регулировки усиления

80 дБ, с шагом 0.5, 1, 2, 6 дБ

Дополнительная клавиша +dB

+6 дБ

Временная Регулировка Чувствительности (ВРЧ)

линейное, с крутизной  до 10 дБ/мкс

Угловая Регулировка Чувствительности (УРЧ)

коррекция по 10 точкам

Детектирование

А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD

Зоны контроля

регулируемая прямоугольная зона контроля

Автоматическая Сигнализация Дефектов (АСД)

световая, звуковая

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм).

А-сигнал

480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме

Память

200 настроек с А-сигналом
1000 протоколов контроля

Интерфейс

USB

Разъемы преобразователей

2 Х Lemo00,1 Х Lemo 16

Аккумулятор

Li-ion 10.8В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

200 мм x 225 мм x 80 мм

Масса

1,4 кг с аккумуляторами
