УСД-60-8К

УСД-60-8К

Цена: 1 080 000 руб.
Описание

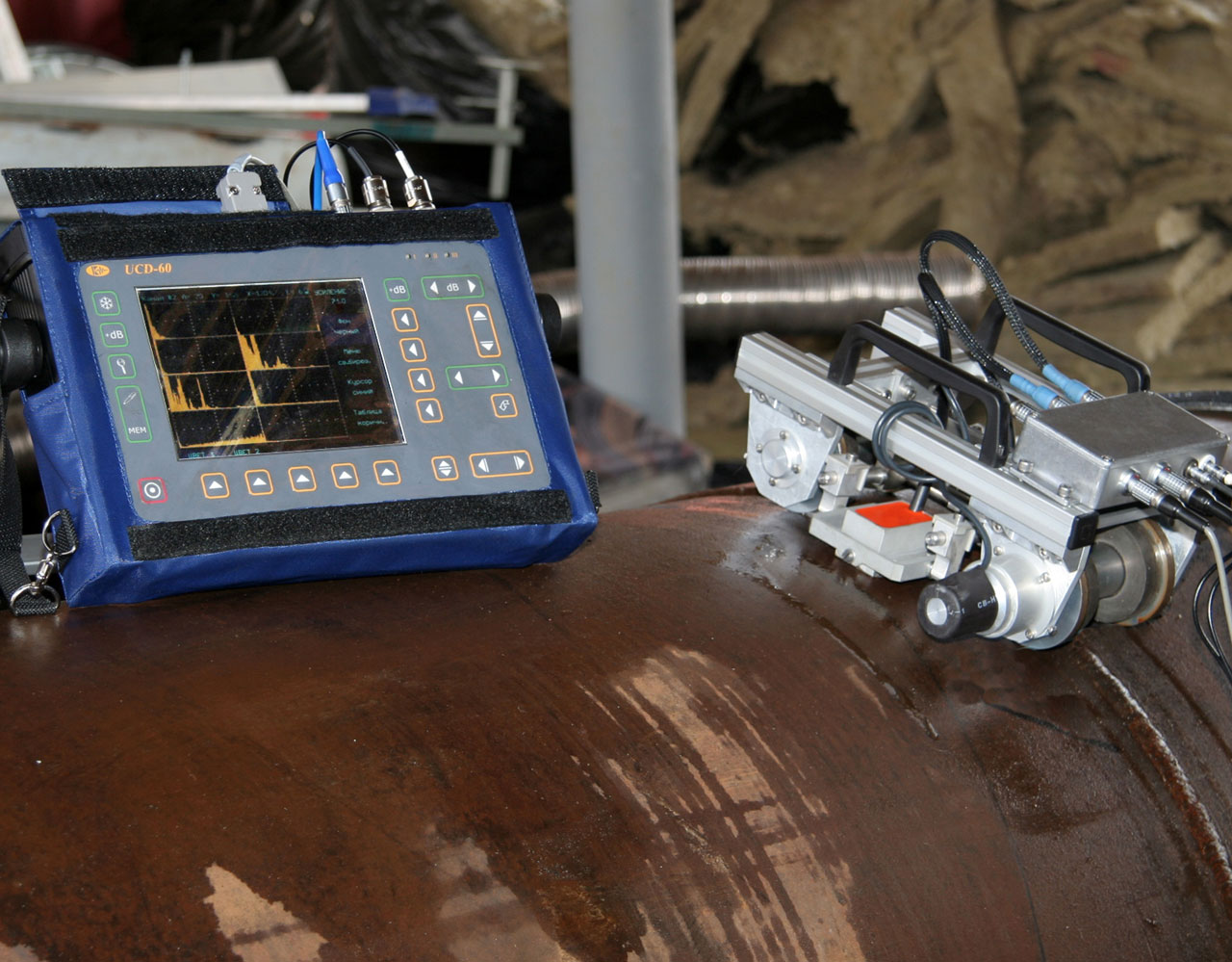

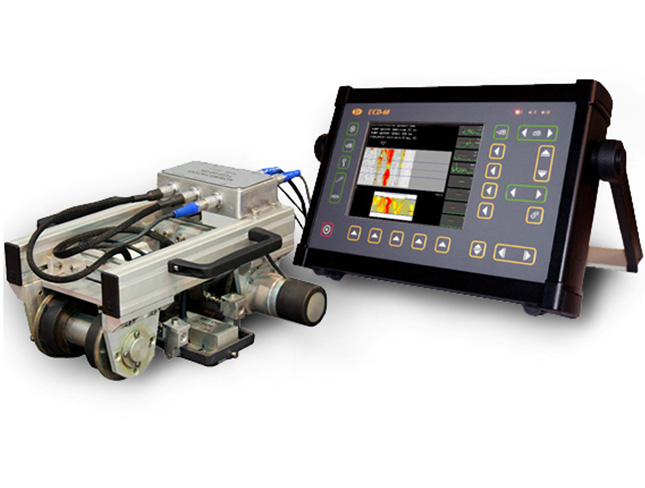

Восьмиканальный ультразвуковой сканер дефектоскоп УСД-60-8K WeldSpector предназначен для высокопроизводительного ручного ультразвукового  контроля сварных швов. Применение современных цифровых технологий позволяет данному ультразвуковому дефектоскопу контролировать сварные соединения со скоростью до 4м/мин.

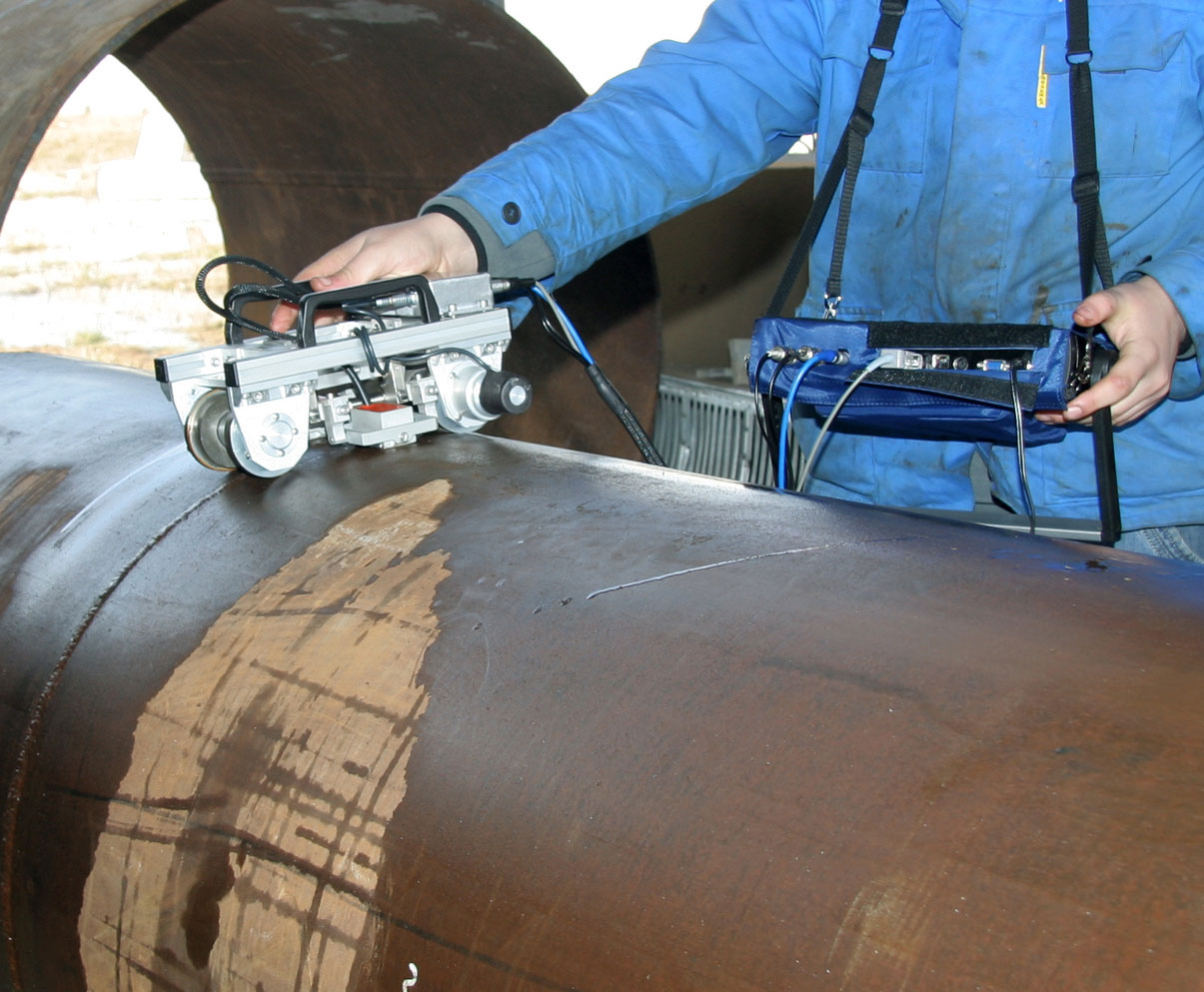

Применение различных сканеров позволяет строить наглядный С-скан сварного шва с точным определением координат дефектов. А мощные магнитные колеса и система слежения за акустическим контактом обеспечивают достоверность  контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Расположение специальных 4-х канальных преобразователей по обе стороны сварного шва позволило обеспечить его контроль за один проход.

Ультразвуковой дефектоскоп  сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".

Особенности
  • Одновременное отображении сигналов во всех каналах ультразвукового контроля в реальном времени

Экран ультразвукового дефектоскопа УСД-60-8К

  • Полноэкранный просмотр и настройка всех параметров каждого ультразвукового канала
Просмотр сигналов в канале дефектоскопа УСд-60-8К
  • Независимое ВРЧ в каждом каналеконтроля
ВРЧ в УЗ дефектоскопе УСД-60-8К
  • Функция калибровки энкодера для точного отсчета координат и точного определения положения дефекта по длине контролируемого сварного шва
Автоматическая калибровка дефектоскопа

  • Сохранение и просмотр результатов ультразвукового  сканирования
Сохранение результатов УЗ контроля
  • Обработка и анализ проконтролированного участка сварного  шва
Анализ результатов ультразвуковой дефектоскопии



  • Компьютерная программа анализа результатов контроля и оформления протоколов контроля
Анализ результатов ультразвуковой дефектоскопии


Технические характеристики
  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Работа на прямом солнечном свете и при отрицательных температурах до -40 С
  • Отдельная настройка каждого ультразвукового канала: генератор, приемник,  ВРЧ и пр.
  • Частота повторения ЗИ:до 2000Гц
  • Вывод ультразвуковых сигналов в виде А-,  С- скана
  • Возможность подключения различных сканеров
  • Возможность самостоятельного задания схемы ультразвукового  контроля в каждом канале
  • Автоматическая настройка на заданную толщину сварного  шва
  • Интерфейс Ethernet
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 6-8 часов работы от аккумулятора

Развертка
мин.: 0 - 2,67мкс
макс.: 0 - 1000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Задержка
от -4 мкс до 1000мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
Максимальная длина контролируемого материала
до 6000 мм (эхо-режим)
Диапазон скоростей распространения ультразвуковых колебаний
1000 - 9999 м/с
Задержка в призме преобразователя
0 - 100 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс
Демпфирование
25 ом / 50 ом/ 1000 Ом
Входной импенданс
50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс
Демпфер зондирующего импульса
регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов
Частота повторений ЗИ
регулируемая от 20 до 2000Гц
с шагом 1/ 5/ 10 или 100Гц
Усилитель
широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления
100 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 32 точкам, регулируемая по высоте
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
три независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал
480 x 300 точек в стандартном режиме
Память
500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс
Ethernet
Разъемы преобразователей
2 СР50 (BNC)
Аккумулятор
Li-ion 8 А/ч
Время работы
6-8 часов от аккумуляторов
Внешнее питание
блок питания от сети 220 В, 50Гц  AC
Напряжение питания
18V/3,5A DC
Диапазон рабочих температур
от -30º C до +55° C
Размер (В x Ш x Д)
210 мм x 340 мм x 75 мм
Масса
4 кг с аккумуляторами
