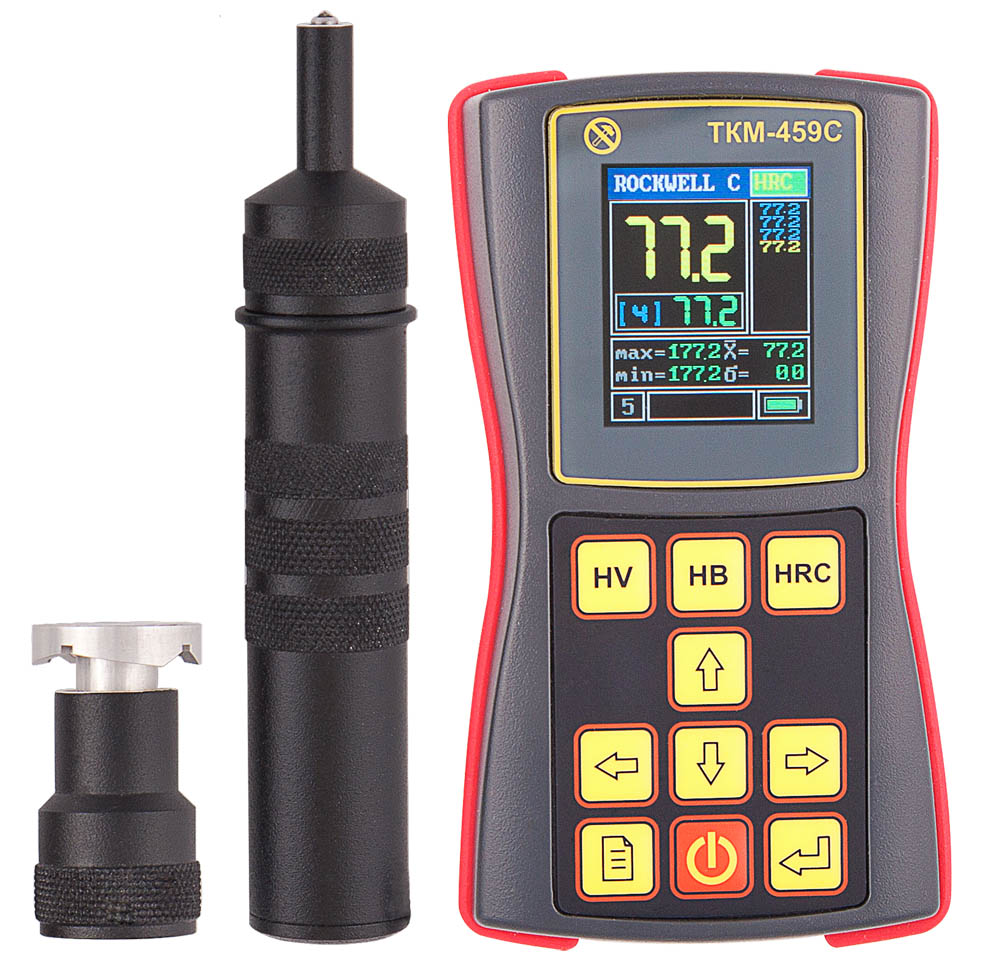

Ультрасовременный высокоточный портативный твердомер ТКМ-459С - представитель нового поколения измерительных приборов НК.
Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.
Прибор предназначен для оперативного измерения твердости металлов и металлических изделий в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), наплавок, оценки механической прочности.
Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплутационных условиях.
Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.
Твердомер ТКМ-459С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.
Уникальная система статистической обработки позволяет проводить анализ результаов измерений непосредственно на дисплее твердомера.
Ультразвуковой твердомер ТКМ-459 (модификации ТКМ-459С, ТКМ-459М) прошел метрологическую аттестацию.
- Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реесте № 48907-12)
- Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реесте № РБ 03 03 3798 12)
- Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05067-201348907-12)
Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды.
В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу "включай и измеряй".
Твердомер предназначен для применения в полевых, производственных и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
Комплектность поставки
|
|
Электронный блок твердомера | 1 шт. |
Датчик типа "А" (штатный датчик, нагрузка - 50Н) | 1 шт. |
Аккумулятор (комплект, заранее установлен в прибор) | 1 шт. |
Зарядное устройство | 1 шт. |
Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
Свидетельство о поверке (или отметка в паспорте) | 1 шт. |
Кабель USB для подключения к ПК. | 1 шт. |
Программное обеспечение для ПК | 1 шт. |
Чехол для закрепления твердомера на груди оператора. | 1 шт. |
Манжета для закрепления твердомера на руке оператора. | 1 шт. |
Сумка для переноски и хранения | 1 шт. |
Дополнительные принадлежности |
|
Датчик тип "А" (нагрузка 50Н) | Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля. |
Датчик тип "Н" (нагрузка 10Н) | Датчик с уменьшеной нагрузкой - для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий. |
Датчик тип "С" (нагрузка 100Н) |
Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью. |
Датчик тип "К" (нагрузка 50Н, высота 70мм) |
Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах. |
Специализированная насадка U-459 | Для облегчения позиционирования датчиков А, Н, Сна сложных поверхностях. |
Штатив для датчика твердомера | Для облегчения контроля малогабаритных изделий. |
Эталонные меры твердости (по ГОСТ 9031-75) | Для контроля работоспособности и периодической поверки твердомеров. |
Аккумуляторная шлифовальная машинка | Для подготовки зоны контроля на поверхности изделий |
- Ударопрочный прорезиненный корпус электронного блока - обеспечивает защиту от пыли, влаги и механических воздействий.
- Яркий цветной графический OLED дисплей - снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
- Интеллектуальный режим усреднения показаний - возможность автоматического отброса результатов некорректно проведенных замеров.
- Уникальная система статистической обработки - обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
- Гибкая организация памяти - для записи результатов измерений и последующего анализа.
- Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости - в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
- Оперативное программирование дополнительных калибровок к шкалам твердомера - с использованием не более чем двух контрольных образцов.
- Программирование дополнительных шкал - с использованием от 2-х до 10-ти контрольных образцов.
- Сигнализация выхода результата измерения за установленные пределы.
- Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу "ВКЛЮЧАЙ И РАБОТАЙ"
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Сверхмалая минимальная площадь зоны контроля.
- Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
- Отсутствие влияния пространственного положения датчика на результат измерения.
- Контроль в пазах и глухих отверстиях (от 5 мм) не обеспечиваемый другими приборами.
- Обеспечения контроля изделий сложного профиля и тонкостенных изделий.
- Отсутствие заметного глазом отпечатка на "зеркальных" поверхностях.
- Малое влияние толщины и массы изделия на результаты измерения.
- Малая чувствительность к кривизне поверхности изделия.
- Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.
Работа с твердомером может производиться в трех режимах:
- Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
- Измерения с использованием дополнительных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
- Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.
Вычисления выполняемые в ходе измерений (определяются пользователем):
- Усреднение с автоматическим отбросом некорректно выполненных замеров.
- Показ всех замеров в серии.
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
- Сигнализация о результах выходящих за установленный диапазон.
Обработка выполняемая в с группами результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
- Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
- Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.
Построение графиков:
- Относительно среднего значения.
- Относительно значения задаваемого пользователем.
- Относительно диапазона задаваемого пользователем.
Диапазон измерений (стандартное исполнение) | |
по Роквеллу: |
20 - 70 HRC |
по Бринеллю: |
90- 460 HB |
по Виккерсу: |
230 - 940 HV |
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда) | |
по Роквеллу: |
2 HRC |
по Бринеллю: |
|
в диапазоне 90 - 180 HB |
10 HB |
в диапазоне 180 - 250 HB |
15 HB |
в диапазоне 180 - 250 HB |
20 HB |
по Виккерсу: |
|
в диапазоне 240 - 500 HV |
15 HV |
в диапазоне 500 - 800 HV |
20 HV |
в диапазоне 800 - 940 HV |
20 HV |
Диаметр площадки для установки датчика: |
|
на плоскости |
1 мм |
в пазу (глухом отверстии) |
5 мм |
Число замеров для вычисления среднего значения: | 1 - 99 |
Количество алгоритмов отброса результатов неорректно совершенных замеров | 3 |
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем): | результаты статистической обработки |
Емкость памяти результатов измерений: | 12 400 |
Число дополнительных индивидуальных калибровок: | 50 (по 5 для каждой шкалы прибора) |
Число шкал программируемых пользователем: | 3 |
Сигнализация выхода за допустимый дапазон: | настраиваемая пользователем |
Цветовая палитра дисплея: | настраиваемая пользователем |
Подсветка дисплея: | настраиваемая пользователем |
Время автоматического выключения прибора: | настраиваемое пользователем |
Размеры электронного блока твердомера: | 125 х 70 х 40 |
Питание: | аккумуляторное (возможно использование батареек) |
Масса твердомера: | 0,4 кг |
Диапазон рабочих температур: | -15 ... +40 °С |
Гарантийный срок обслуживания: | 30 месяцев |
Изделия массой более 1 килограмма, толщиной более 2 мм. | не требуют дополнительных мероприятий. |
Изделия массой менее 1 килограмма | необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
Изделия толщиной менее 2 мм. | необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (напр. смазка "ЦИАТИМ") |
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) |
