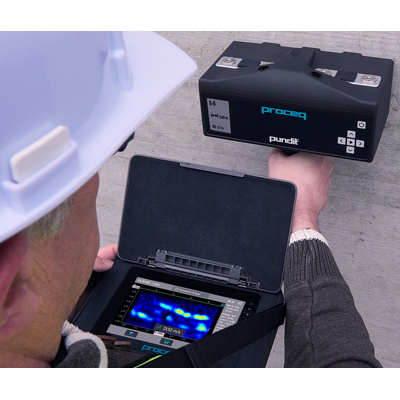

Ультразвуковой томограф бетона Pundit 250 Array

Ультразвуковой томограф бетона Pundit 250 Array

Цена: По запросу
Описание
Pundit 250 Array совершает квантовый скачок в ультразвуковой томографии. Наличие множества уникальных инноваций делают этот ультразвуковой многоканальный прибор лучшим и самым быстрым решением по измерению толщины, поиску дефектов и объектов, которые сложно обнаружить при помощи других технологий. Такой инновацией является оценка качества толстостенных бетонных элементов, например тюбинги тунелей, а также трубы и каналы, находящиеся за слоем арматуры бетона.

Области применения:

  • Оценка качества и однородность
  • Измерение толщины при одностороннем доступе
  • Поиск расслоения, пустот и пористости
  • Поиск полых труб
  • Обнаружение труб и каналов, находящихся за слоем арматуры бетона
  • Оценка железобетона

Изображение с высоким разрешением:

  • Просмотр и оптимизация В-скана в реальном времени перед сохранением
  • Панорамный режим для сканирования большой площади
  • Частота кадров - 5 кадров в секунду с полной стабилизацией изображения

Технология с сухим точечным контактом не требует контактного геля.

Отличительные особенности:

Встроенное программное обеспечение прибора
  • Высокое разрешение изображений дефектов, стальной арматуры и каналов
  • Курсоры для информации о глубине и местоположении объекта
  • Доступ к настройкам непосредственно из режима измерений
  • Экспорт необработанных данных
PC Software

PL-Link для анализа и экспорта данных в приложения других производителей

Дисплей

Защищенный электронный блок с цветным экраном 7" (800 x 480 пикселей) c сенсорным управлением и двухъядерным процессором

Память

Внутренняя флэш-память 8 Гб

Разъемы

USB / питание и Ethernet

Режимы измерений
  • A-скан
  • B-скан в реальном времени
  • Панорамный B-скан
Преобразователи

Защищенный, компактный и легкий датчик Pundit Array. Стандартная комплектация: датчик для работы одной рукой. Расширение до версии с двумя ручками для повышения контроля (кнопки на двух ручках, оптимизированные настройки чувствительности и запуска измерения). Расширение до 16 канальной системы для двухкратного увеличения полосы сканирования.

Стандартизация

Руководства:

  • RI-ZFP-TU
  • Федеральная комиссия по связи США (FCC), часть 15: 2010
  • Цифровое устройство класса A

Технические характеристики томографа бетона Pundit 250 Array
Преимущества  B-скан в реальном времени и панорамный режим для расширенного сканирования нескольких метров

Позиционирование одной рукой с возможностью обновления до версии с двумя ручками и 16 канальной системы для сканирования большой площади



Высокое качество: высокое разрешение изображений дефектов, стальной арматуры и каналов, превосходные характеристики для работы на объектах

Диапазон измерений

До 1 м в зависимости от качества бетона

Диапазон частот

от 15 до + 100 кГц

Технология

Ультразвуковой эхо-импульс, фазированная дифракционная решетка

Разрешение измерения

1 мкс

Модулирующее напряжение UPV

Модулирующее напряжение UPE

±150 В

Коэффициент усиления приемника

1 – 10000 (0 – 80 дБ)

Номинальная частота датчика

50 кГц (поперечная волна)

Форма импульса

Прямоугольная волна

Задержка импульса

8 – 200 мс

Количество каналов

8 (с возможностью расширения до 16)



Дополнительные принадлежности:

  • Расширение до 16 канальной системы: датчик Pundit Array (327 30 100), комплект расширения датчика Pundit Array (376 30 377) и комплект для работы двумя руками (327 30 370)
  • Расширение для работы двумя руками: комплект из двух ручек (327 30 370)
  • Батрейный блок для датчика Pundit Array (327 30 337)
  • Комплект из 6 NiMH аккумуляторов типа AA (327 30 384S)
  • Набор из 5 калиброванных пленок (327 01 071S)
  • Аккумулятор (327 01 033)
  • Устройство быстрой зарядки (внешнее) (327 01 053)
