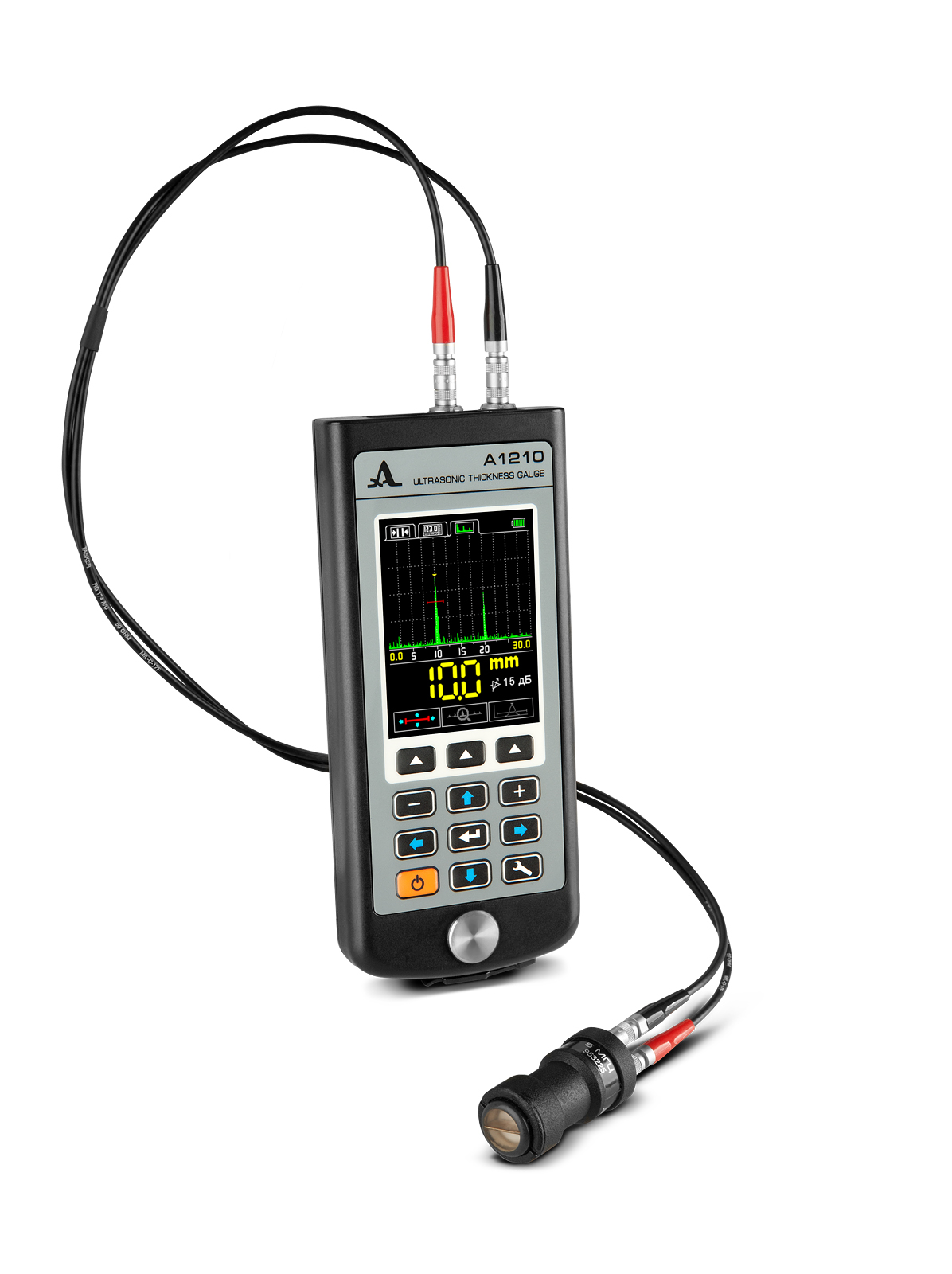

Ультразвуковой толщиномер А1210

Ультразвуковой толщиномер А1210

Цена: 114 000 руб.
Описание
Новейший ультразвуковой толщиномер с расширенным функционалом, может работать в режиме отображения результатов измерения в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.

Базовый комплект
A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором
Преобразователь S3567 2.5A0D10CL
Преобразователь D1771 4.0A0D12CL
Кабель LEMO-LEMO одинарный 1,2 м
Кабель LEMO-LEMO двойной 1,2 м
Сетевой адаптер 220 В-USB
Кабель USB A-Micro B
Компакт диск с документацией и ПО
Чехол Т12
Гель УЗ  -30°C...+100°C, 0,1 кг
Сумка Т12

Назначение

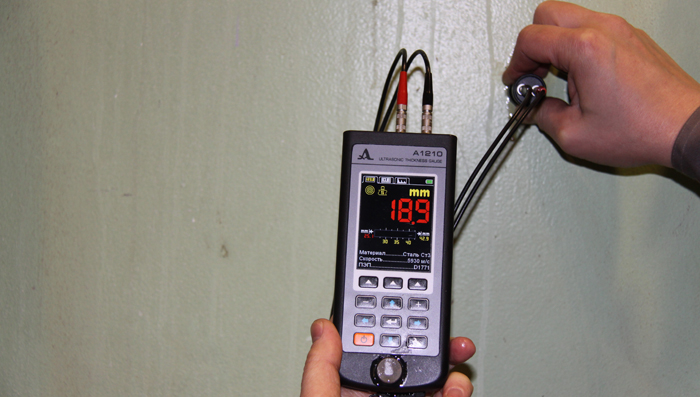

Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука.

Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

  • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
  • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  • Наглядное представление шкалы глубиномера.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D1771 4.0A0D12CL позволяет:

  • проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах без дополнительных настроек, что значительно облегчает и ускоряет процесс контроля.
  • в режиме А-СКАН получать достоверные результаты при проведении измерений через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий.

Преобразователь D1771 4.0A0D12CL работоспособен при температурах от -30 до +50°С.



Особенности

1) Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.

2) Отображение А-Сканов сигнала

3) Встроенный литиевый аккумулятор.

4) Время непрерывной работы - 9 ч.

5) Большой, информативный, цветной TFT дисплей.

6) Дискретность индикации измерений 0,01 или 0,1 мм.

7) Автоматическое определение скорости ультразвука на объекте известной толщины.

8) Энергонезависимая память на 50000 измерений.

9) Звуковая и виброиндикация.

10) Специализированный чехол с магнитным держателем для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

11) Передача данных на ПК через USB кабель.

12) Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

Режим Норма

ультразвуковой толщиномер А1210. Режим СТРОБ

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

  • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
  • Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
  • Режим ПАМЯТЬ

    ультразвуковой толщиномер А1210. Режим ПАМЯТЬ

    Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

    Особенности:

  • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
  • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

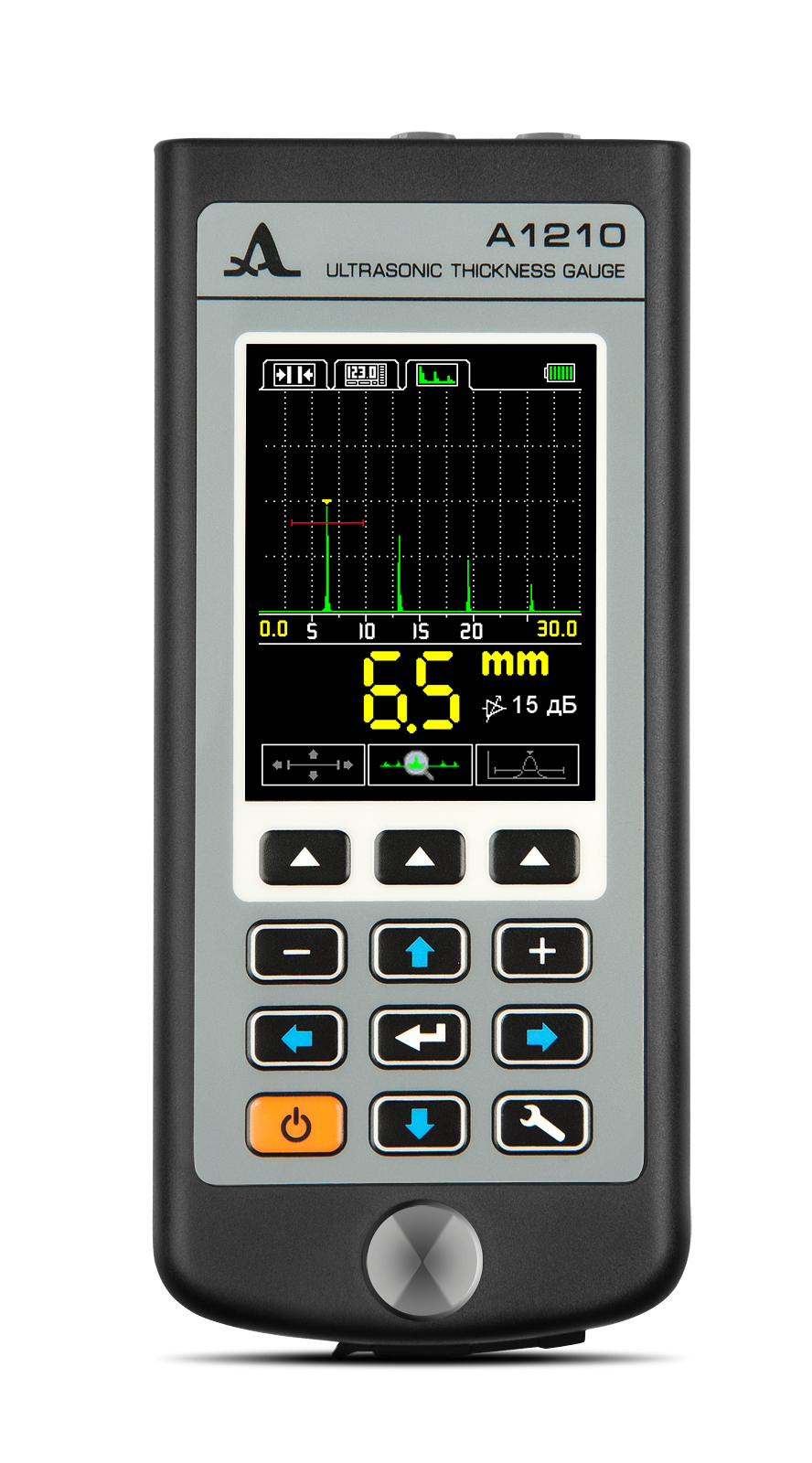

  • Режим А-Скан

    ультразвуковой толщиномер А1210. Режим А-скан

    Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

    Особенности:

  • Режим позволяет исключить неточности в измерениях вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
    Выбор способа измерения:
    - по первому превышению сигналом уровня строба;
    - по максимуму сигнала в стробе;
    - между двумя максимальными сигналами в стробе - позволяет осуществить толщинометрию металла через пластиковые (полиэтиленовые) и иные типы изоляционных покрытий без зачистки;
    - сложение всех сигналов в стробе (функция АКФ).
  • Возможность просмотра выбранных участков сигнала, текущих параметров и настроек.
  • Сохранение изображения А-Скана вместе с результатом измерения.
  • Характеристики
    Параметр Значение
    Диапазоны измеряемых толщин (по стали):
    -преобразователем D1771 4.0A0D12CL 0,7 – 300,0 мм
    -преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
    Основная погрешность измерений толщины Х, мм, не более:
    - при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
    -при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
    -при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
    Дискретность измерения толщин (изменяемая):
    - в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
    - в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
    Номинальное напряжение питания, В 3,7
    Диапазон настроек скоpости yльтpазвyка от 500 до 19 999 м/с
    Тип дисплея
    антибликовый, цветной TFT
    Время непрерывной работы
    9 ч
    Установленный срок службы 5 лет
    Диапазон рабочих температур от -20°С до +50°С
    Габаритные размеры электpонного блока 161 х 70 х 24 мм
    Масса электронного блока 210 г
