| Базовый комплект |
|

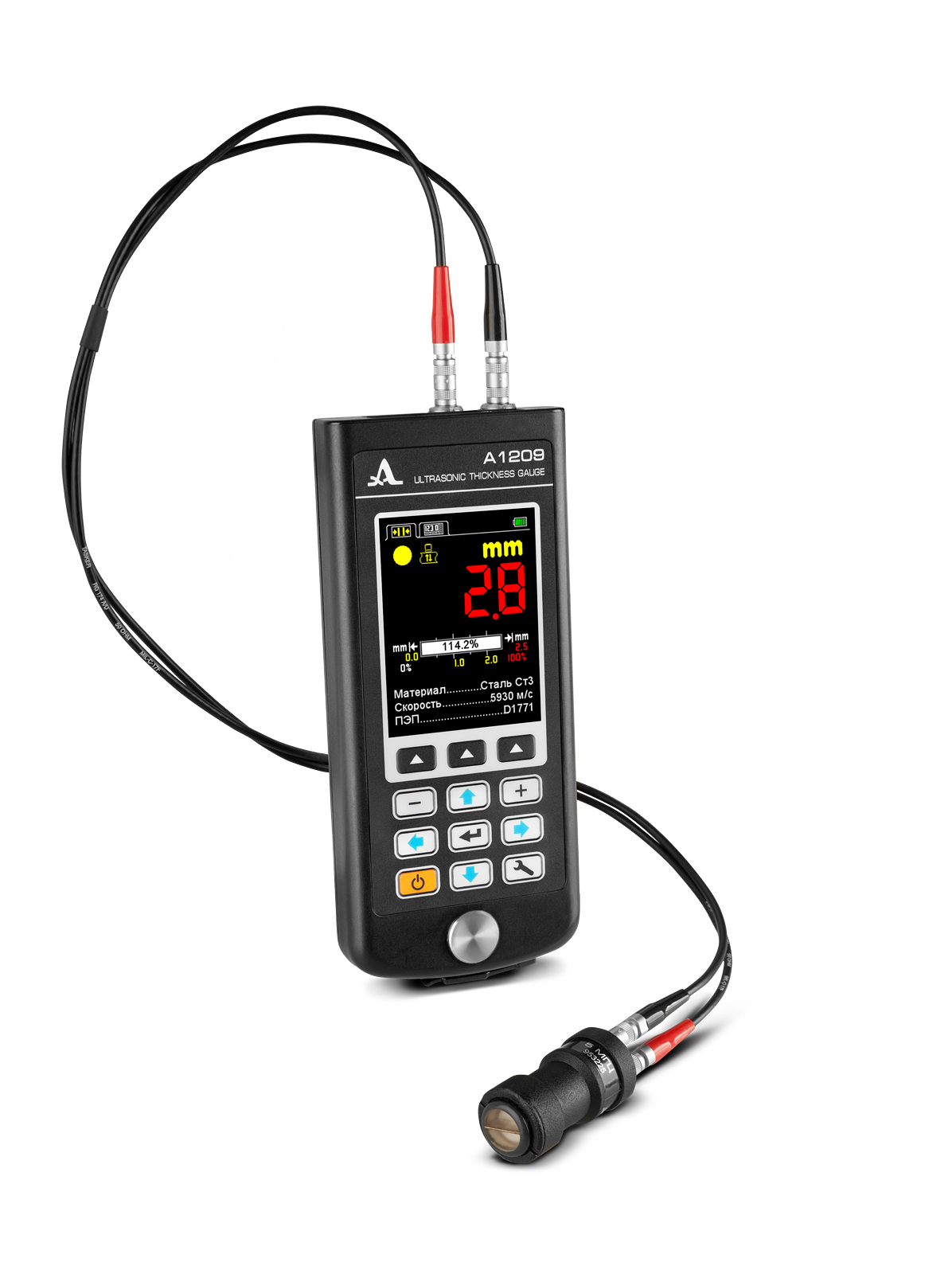

A1209 - электронный блок ультразвукового толщиномера со встроенным аккумулятором |
| Кабель LEMO-LEMO двойной 1,2 м |
|
Преобразователь D1771 4.0A0D12CL |
| Сетевой адаптер 220 В-USB |
| Кабель USB A-Micro B |
| Компакт-диск с документацией и ПО |
| Чехол Т12 |
| Гель УЗ -30°C...+100°C, 0,1 кг |
| Сумка Т12 |

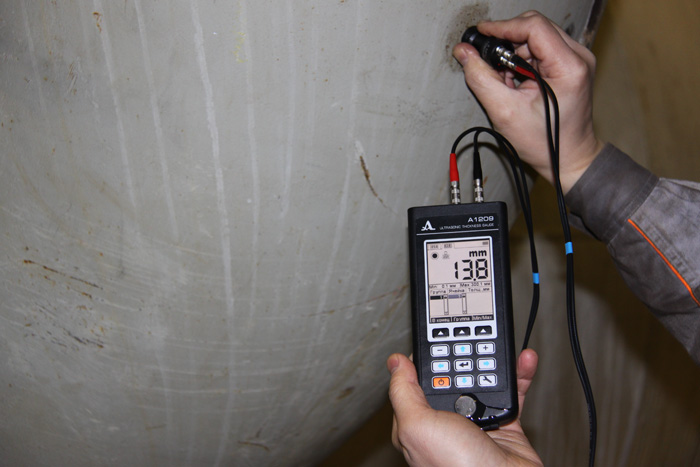

Измерение толщины стенок, котлов, сосудов, обшивок судов и других изделий из черных металлов, а также металлических и пластиковых труб диаметром от 20 мм.
Поддерживает работу с совмещенными и раздельно-совмещенными преобразователями.
|
В комплект поставки входит раздельно-совмещенный преобразователь D1771 4.0A0D12CL, который обладает повышенной износостойкостью и обеспечивает стабильные измерения на большинстве объектов, что позволяет проводить измерения, как на корродированных поверхностях, так и на плоских гладких объектах. Преобразователь D1771 4.0A0D12CL работоспособен при температурах от - 30°С до + 50°С.
|
|
Дополнительно толщиномер может быть укомплектован высокотемпературным раздельно-совмещенным преобразователемП112-5-12/2-АТБ-902 для контроля нагретых объектов до +250 °С. Преобразователь П112-5-12/2-АТБ-902 работоспособен при температурах от +10°С до + 250°С (с кратковременным прижатием длительностью не более 6 секунд - до+350 °С). |
 |
1) Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.
2) Встроенный литиевый аккумулятор.
3) Время непрерывной работы 9 ч.
4) Большой, информативный, цветной TFT дисплей.
5) Дискретность индикации измерений 0,01 или 0,1 мм.
6) Автоматическое определение скорости ультразвука на объекте известной толщины.
7) Энергонезависимая память на 50000 измерений.
8) Звуковая и виброиндикация.
9) Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.
10) Передача данных на ПК через USB кабель.
11) Программное обеспечение для приема данных из прибора и сохранения их на ПК.
Режим НОРМА
|
Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД). Особенности:
|

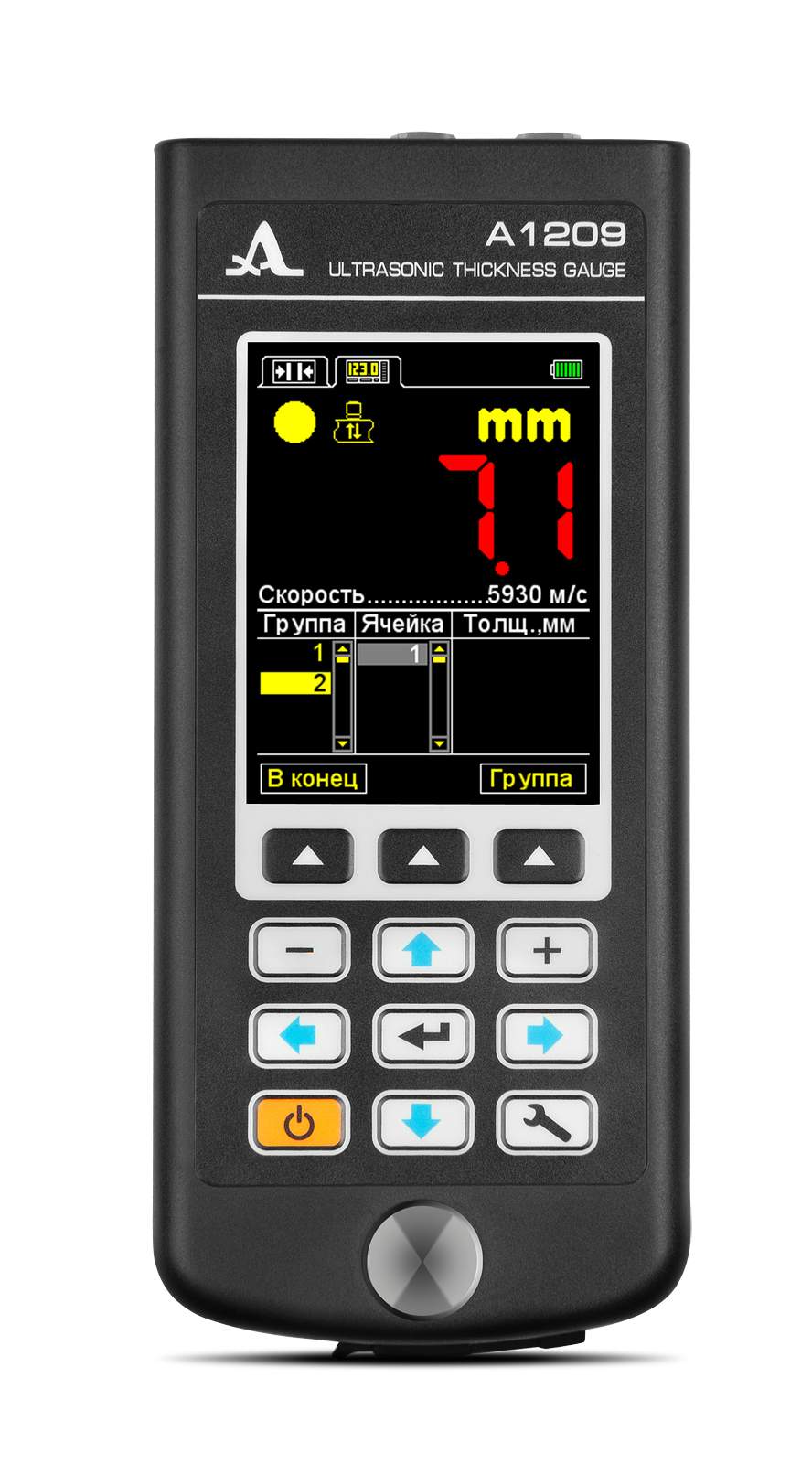

Режим ПАМЯТЬ
|
Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты). Особенности:
|
| Параметр | Значение | |
| Диапазоны измеряемых толщин (по стали) преобразователем D1771 4.0A0D12CL | 0,7 – 300,0 мм | |
| Основная погрешность измерений толщины Х, мм, не более: | ||
| - при толщинах от 0,7 до 3,0 мм | ±(0,01Х+0,1) | |
| -при толщинах от 3,01 до 99,99 мм | ±(0,01Х+0,05) | |
| -при толщинах от 100,0 до 300,0 мм | ±(0,01Х+0,1) | |
| Дискретность измерения толщин (изменяемая): | ||
| - в диапазоне измерений от 0,7 до 99,99 мм | 0,1 мм; 0,01 мм | |
| - в диапазоне измерений от 100,0 до 300,0 мм | 0,1 мм | |
| Номинальное напряжение питания, В | 3,7 | |
| Диапазон настроек скоpости yльтpазвyка | от 500 до 19 999 м/с | |
| Тип дисплея | антибликовый, цветной TFT | |
|
9 ч | |
| Установленный срок службы |
5 лет |
|
| Диапазон рабочих температур | от -20°С до +50°С | |
| Габаритные размеры электpонного блока | 161 х 70 х 24 мм | |
| Масса электронного блока | 210 г |
