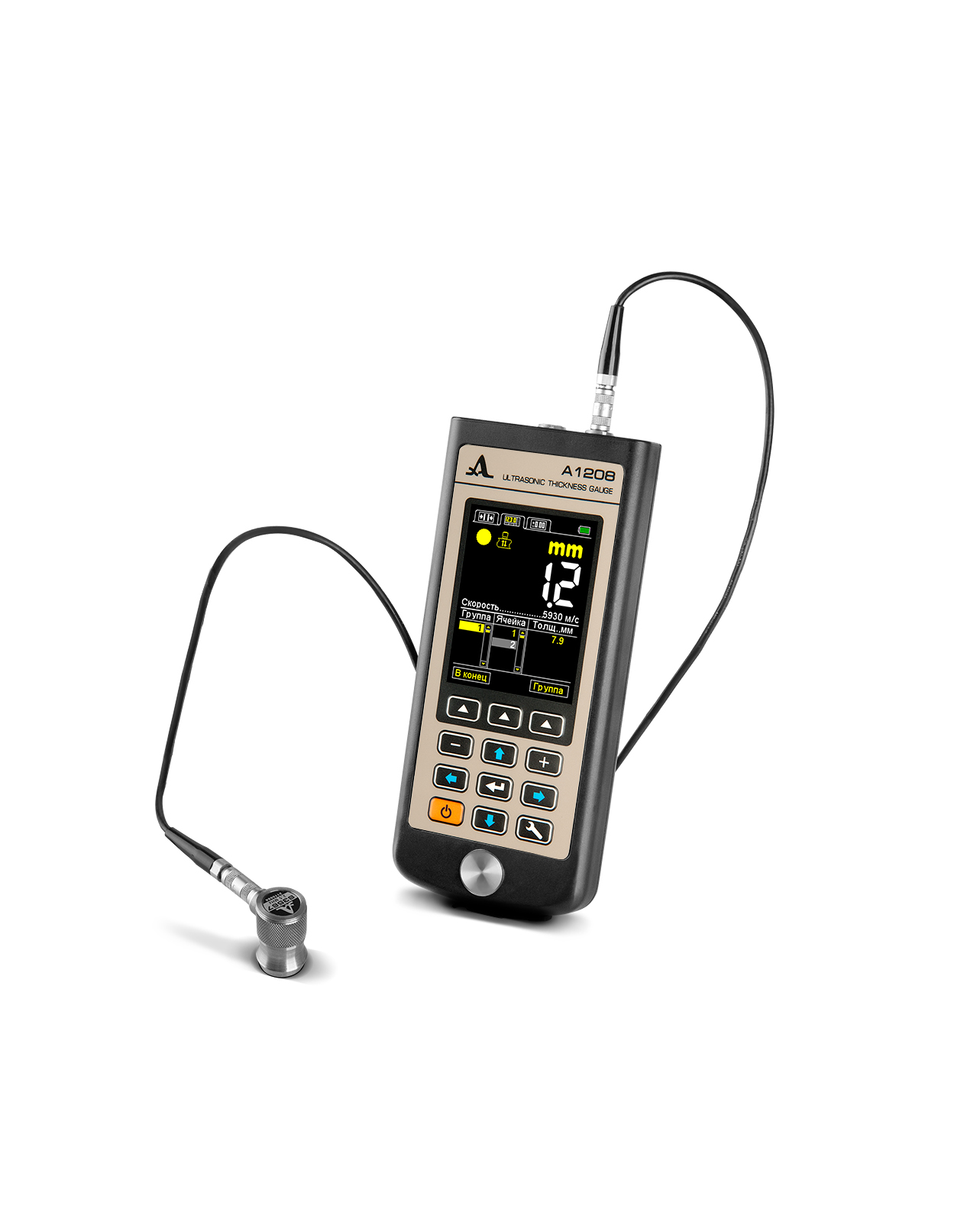

Ультразвуковой толщиномер А1208

Ультразвуковой толщиномер А1208

Цена: 79 500 руб.
Описание
Отличительными особенностями ультразвукового толщиномера А1208 являются: использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0.7 до 300 мм и раздельно-совмещенного преобразователя позволяющего определять места язвенной коррозии, а также возможность работы в широком диапазоне температур (от -30 до +50°C).

Назначение
Измерение толщины стенок стальных труб и изделий из металла, чугуна, пластика, а также других материалов с высоким затуханием ультразвука в сложных климатических условиях (от - 30°С до + 50°С). Поддерживает работу с раздельно-совмещенными и совмещенными преобразователями.

Использование прямого совмещенного преобразователя S3567 2.5A0D10CL с износостойким протектором позволяет:

  • проводить толщинометрию толстостенных изделий из металла, чугуна, пластика и других материалов с высоким затуханием ультразвука.
  • измерять толщину металлических изделий через лакокрасочное покрытие. При толщине покрытия 1 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины объекта контроля без учета покрытия.
  • проводить сканирование объекта контроля.

Преобразователь S3567 2.5A0D10CL работоспособен при температурах от - 20°С до + 50°С.

Использование раздельно-совмещенного преобразователя D2763 10A0D6CL  обеспечивает поиск мест язвенной коррозии и измерение толщин тонкостенных труб малого диаметра (от 20 мм). Преобразователь D2763 10A0D6CL работоспособен при температурах от - 30°С до + 50°С.

Особенности:

1) Диапазон измеряемых толщин (по стали) от 0,7 до 300 мм.

2) Встроенный литиевый аккумулятор.

3) Время непрерывной работы - 9 ч.

4) Большой, информативный, цветной TFT дисплей.

5) Дискретность индикации измерений 0,01 или 0,1 мм.

6) Автоматическое определение скорости ультразвука на объекте известной толщины.

7) Энергонезависимая память на 50000 измерений.

8) Звуковая и виброиндикация.

9) Специализированный чехол для защиты электронного блока прибора от грязи, воды и пыли, с возможностью крепления на руку.

10) Передача данных на ПК через USB кабель

11) Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Режимы работы

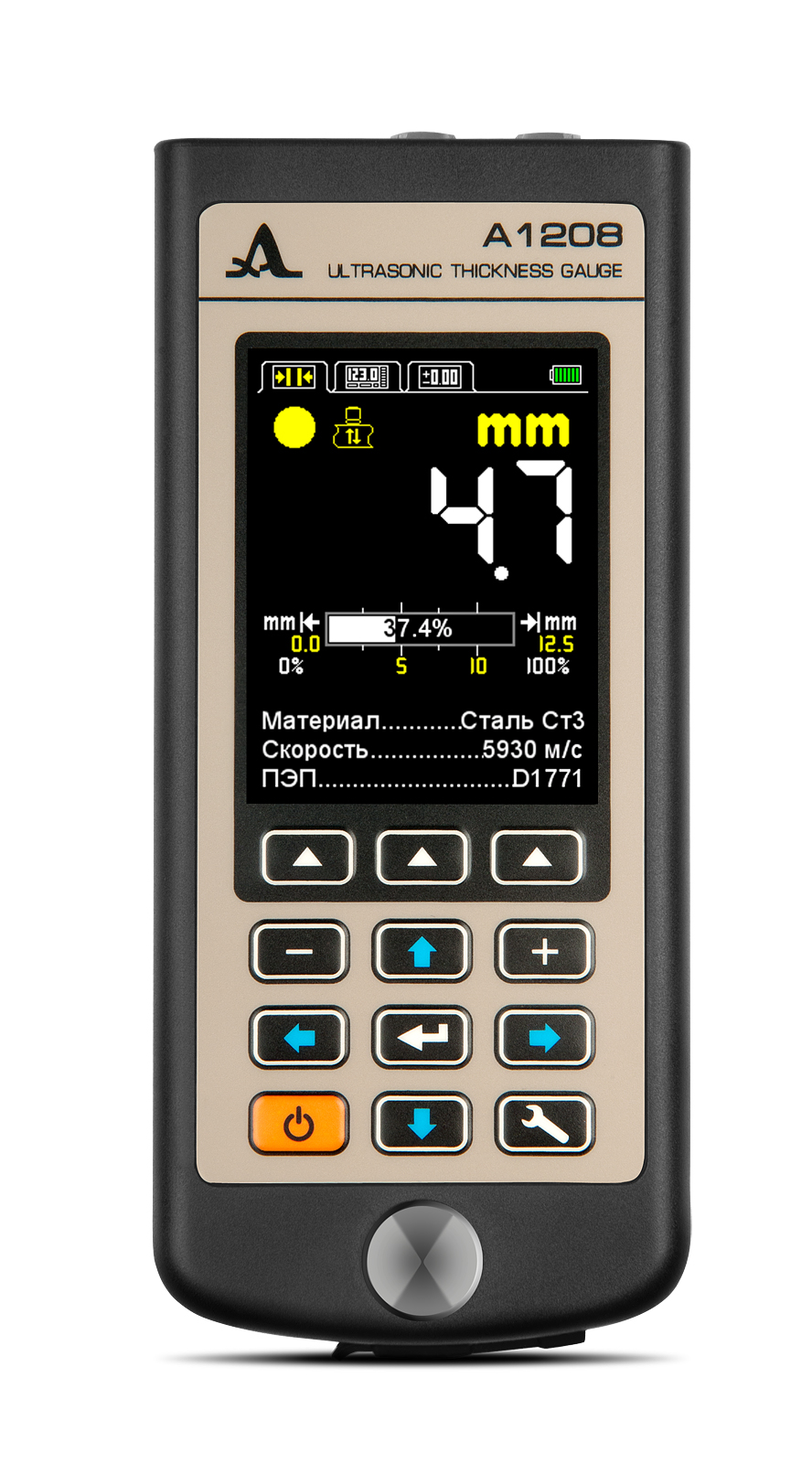

Режим НОРМА

толщиномер А1208

Применяется для оперативного определения толщины изделия с оценкой принадлежности результата измерений заданному интервалу и критерию срабатывания автоматической сигнализации дефекта (АСД).

Особенности:

  • Возможность проведения измерений с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего - соответствующего браковочной норме.
  • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  • Наглядное представление шкалы глубиномера.
  • Режим ПАМЯТЬ

    толщиномер А1208. Режим ПАМЯТЬ

    Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы, ячейки в группах и результаты).

    Особенности:

  • Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределения результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
  • Коррекция сохраненных записей, путем проведения повторных измерений с последующей записью новых данных в корректируемые ячейки памяти. Любой результат, вызывающий сомнение, может быть перезаписан.
  • Режим ДОПУСК

    толщиномер А1208. Режим ДОПУСК

    Применяется для оперативного определения отклонения толщины изделий от установленного номинального значения. Этим режимом удобно пользоваться, когда в нормативных документах указаны допустимые отклонения от нормы.

    Особенности:

  • Реультаты измерения отображаются в виде разности между номинальной и реальной толщиной объекта контроля.
  • Возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
  • Звуковая, цветовая и виброиндикация при выходе результатов измерений за границы допустимых значений.
  • Направления отклонения результата ихмерений от номинального. Если перед результатом измерений стоит знак "плюс", значит объект контроля толще номинала на указанное значение, если знак "минус" - тоньше.
  • Наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта и допустимых значений минимального и максимального отклонения от номинала, установленных в меню прибора.
  • Характеристики
    Параметр Значение
    Диапазоны измеряемых толщин (по стали):
    -преобразователем D2763 10.0A0D6CL 0,7 – 30,0 мм
    -преобразователем S3567 2.5A0D10CL 0,8 – 300,0 мм
    Основная погрешность измерений толщины Х, мм, не более:
    - при толщинах от 0,7 до 3,0 мм ±(0,01Х+0,1)
    -при толщинах от 3,01 до 99,99 мм ±(0,01Х+0,05)
    -при толщинах от 100,0 до 300,0 мм ±(0,01Х+0,1)
    Дополнительная погрешность при измерениях изделий с шероховатостью поверхности Rz=160, мм, не более ± 0,1
    Дискретность измерения толщин (изменяемая):
    - в диапазоне измерений от 0,7 до 99,99 мм 0,1 мм; 0,01 мм
    - в диапазоне измерений от 100,0 до 300,0 мм 0,1 мм
    Номинальное напряжение питания, В 3,7
    Диапазон настроек скоpости yльтpазвyка от 500 до 19999 м/с
    Тип дисплея антибликовый, цветной TFT
    Время непрерывной работы 9 ч
    Габаритные размеры электpонного блока 161x70x24 мм
    Масса электронного блока 210 г
    Установленный срок службы
    5 лет
    Условия эксплуатации:
    - температура воздуха от - 30°С до + 50°С
    - относительная влажность воздуха при температуре +35 °С, не выше 95%
