Описание
Ультразвуковой низкочастотный дефектоскоп А1220 ANKER предназначен для диагностики анкерных болтов диаметром от 20 до 40 мм фундаментов металлических опор контактной сети. Также прибор может быть использован для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт.
Базовый комплект | Код |
А1220 ANKER - электронный блок УЗ дефектоскопа со встроенным аккумулятором | 1128 |
Преобразователь S0205 0.025A0R20Х20CL | 1471 |
Кабель LEMO-LEMO одинарный 1,2 м | 1213 |
Кабель USB A – Micro B | 1222 |
Сетевой адаптер с кабелем 220 В - 15 В | 1829 |
Компакт-диск с документацией и ПО | 1511 |
Планшет D12 | 1616 |
Чехол D12 | 1622 |
Жесткий кейс М20 |
1615 |
Назначение
- Дефектоскоп позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов с общей длиной до 3 000 мм.
- При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем.
- Помимо анкерных болтов дефектоскоп применяется для контроля протяженных объектов (трубы, прутки, арматурные стержни, листы и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.
Описание

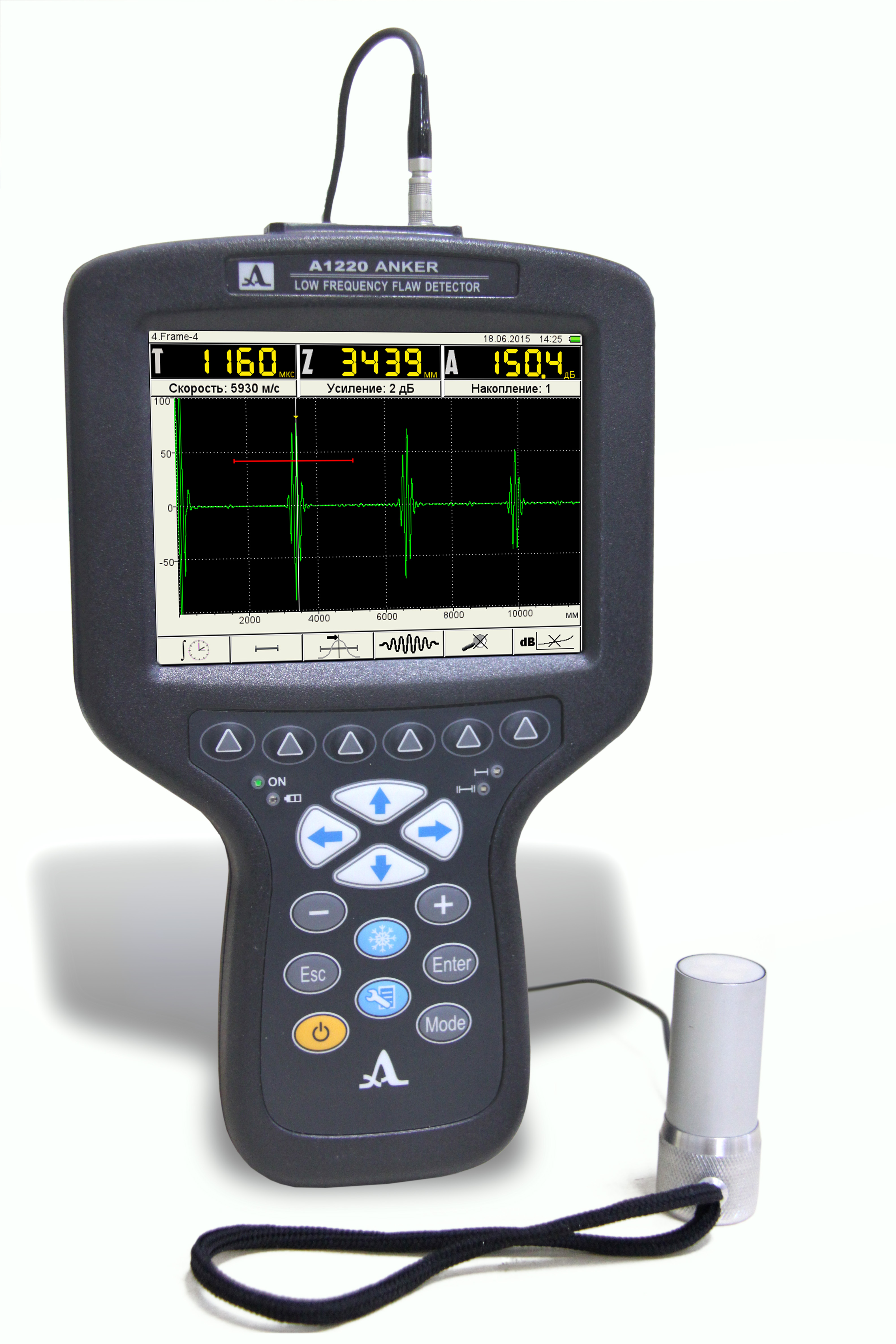

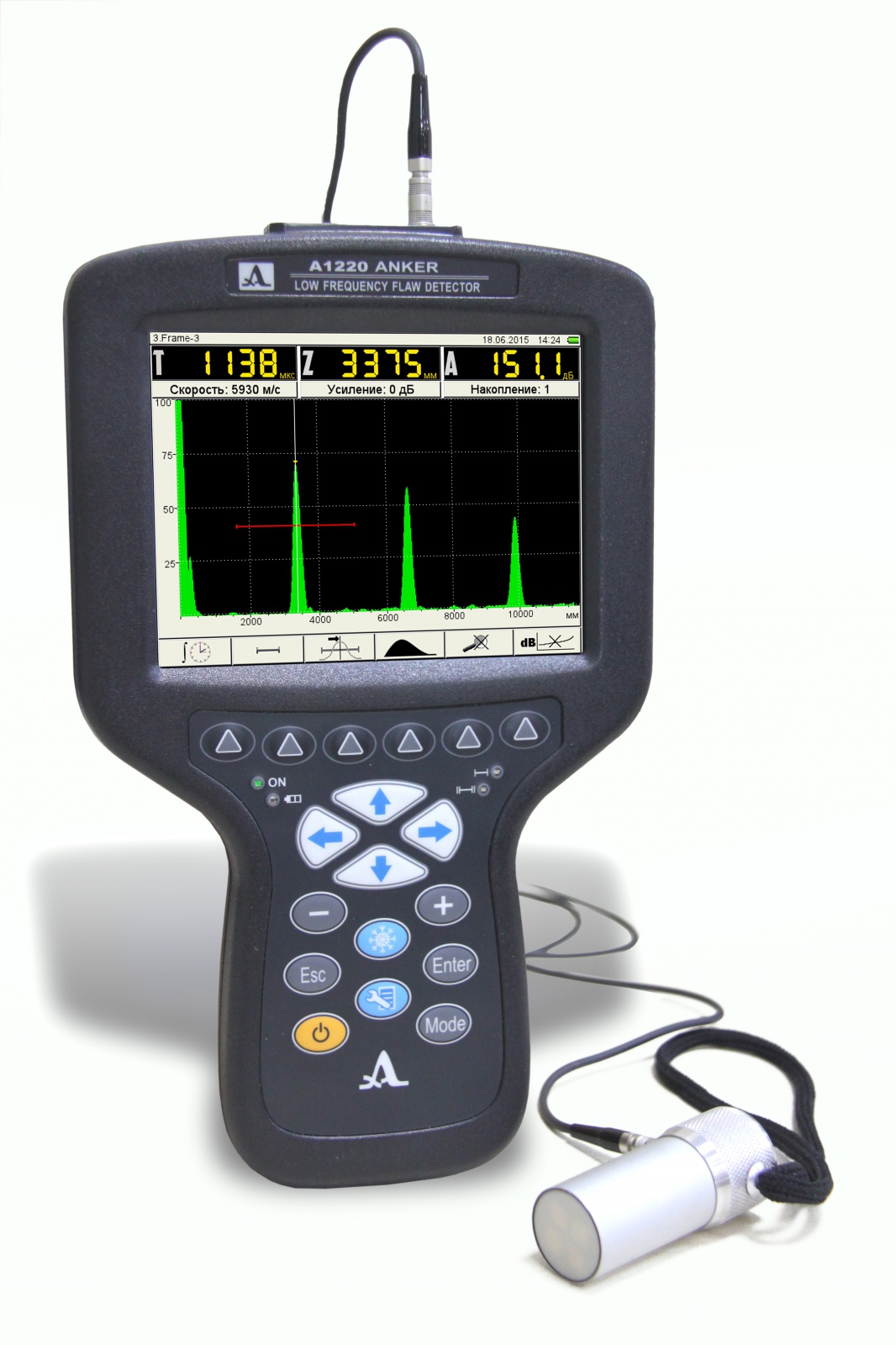

Дефектоскоп представляет собой компактный электронный блок с большим высококонтрастным цветным TFT дисплеем и клавиатурой. На дисплее отображаются результаты измерений в виде А-скана сигнала. |
С помощью одинарного кабеля LEMO-LEMO к электронному блоку подключается низкочастотный ультразвуковой прямой совмещенный преобразователь продольных волн S0205 0.025A0R20Х20CL. Данный преобразователь имеет центральную рабочую частоту 25 кГц, широкую полосу пропускания (не менее 100%), а также жидкостный тип акустического контакта. Отличительной особенностью преобразователя S0205 0.025A0R20Х20CL является малый уровень собственных реверберационных акустических шумов, короткий (1,5 – 2 периода) излучаемый акустический импульс и высокая энергетическая эффективность. |
Несмотря на многофункциональность, дефектоскоп прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора. |
|
Все результаты контроля сохраняются в памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования. |
|
Характеристики
Параметр | Значение |
Диапазон измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм | от 600 до 3 000 |
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм, не более, где L – измеряемая глубина залегания дефекта в мм |
±(0,05L+1,00) |
Диапазон устанавливаемых скоростей ультразвука, м/с | от 500 до 15 000 |
Рабочая частота преобразователей, кГц | от 25 до 250 |
Диапазон перестройки калиброванного усилителя, дБ | от 0 до 100 |
Источник питания | Аккумулятор |
Номинальное значение напряжения аккумуляторного блока, В | 11,1 |
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, ч, не менее | 8 |
Габаритные размеры электронного блока, мм | 260×157×43 |
Масса электронного блока, кг, не более | 0,8 |
Средняя наработка на отказ, ч | 18 000 |
Средний срок службы, лет, не менее | 8 |
Условия эксплуатации: температура окружающей среды, °C | от -20 до +55 |
относительная влажность воздуха при температуре 35°C, %, не выше | 95 |
