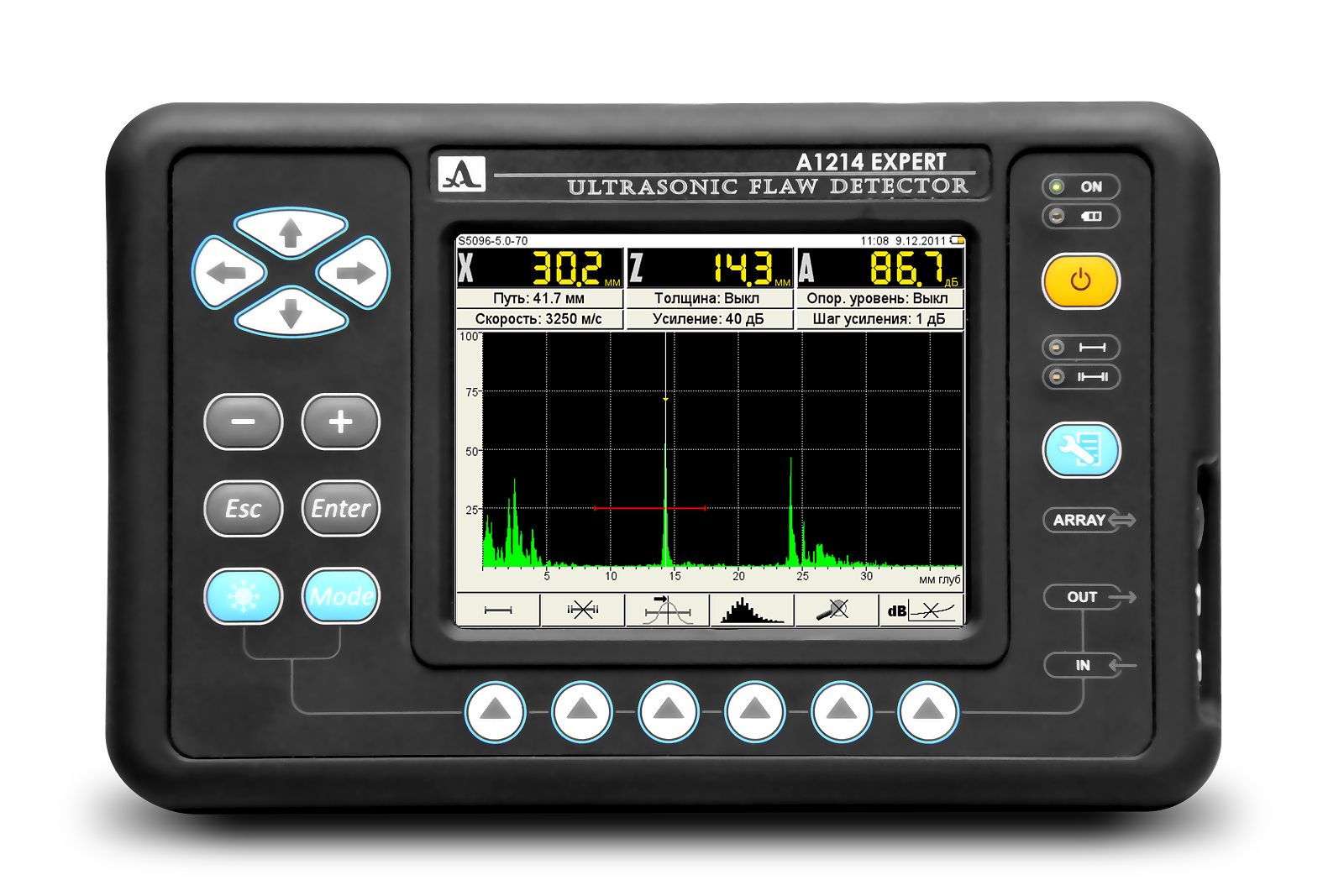

Ультразвуковой дефектоскоп А1214 EXPERT

Ультразвуковой дефектоскоп А1214 EXPERT

Цена: 310 000 руб.
Описание

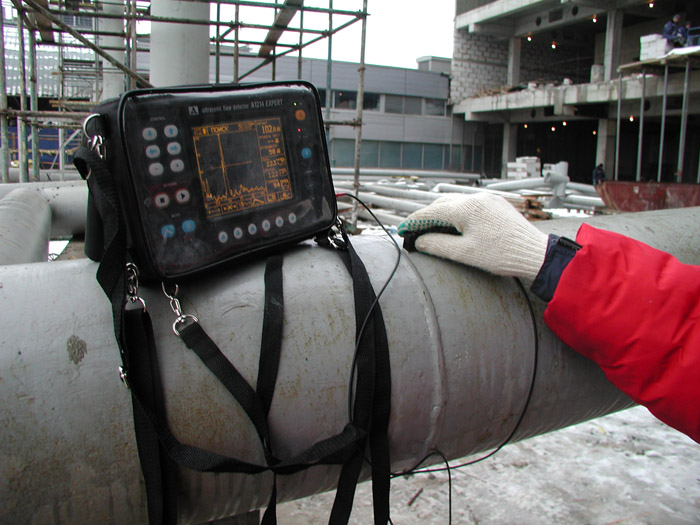

Ультразвуковой дефектоскоп А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс. Удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Превосходные технические параметры, большой дисплей и 'классическая' компоновка. Полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.

Базовый комплект
А1214 EXPERT - электронный блок УЗ дефектоскопа
Съемный аккумулятор LiPoL 8,0Ач -11,1В
Кабель LEMO-LEMO двойной 1,2 м
Кабель LEMO-LEMO одинарный 1,2 м
Преобразователь D1771 4.0A0D12CL
Преобразователь S3568 2.5A0D10CL
Преобразователь S5182 2.5A65D12CS
Преобразователь S5096 5.0A70D6CS
Сетевой адаптер с кабелем 220 В - 15 В
Кабель USB A - Micro B
Гарнитура Bluetooth
Компакт-диск с документацией и ПО
Калибровочный образец V2/25
Чехол E14
Гель УЗ  -30°C...+100°C, 0,1 кг
Сумка Е14

Назначение
  • контроль сварных швов
  • поиск мест коррозии, трещин, внутренних расслоений и других дефектов
  • определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
  • измерение толщины изделия
Особенности
  • большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
  • самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
  • диапазон рабочих температур -30°С÷+50° С
  • максимальное время непрерывной работы - 18 часов
  • вес дефектоскопа с аккумулятором - 1,8 кг
  • быстросъемный аккумулятор
  • полностью цифровой тракт
  • интуитивный интерфейс настройки и работы с прибором
  • ударопрочный корпус, степень защиты по IP65
  • антискользящее прорезиненное покрытие электронного блока
  • большая библиотека настроек (100 конфигураций)
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
  • энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
  • традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
  • запоминание на экране огибающей максимумов сигнала
  • автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
  • возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
  • программируемая форма зондирующего импульса
  • регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
  • построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
  • встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
  • возможность использования DAC-кривых
  • дополнительные режимы: "стоп - кадр", "электронная временная лупа"
  • связь с компьютером по высокоскоростному USB-порту
  • совместимость с широким спектром преобразователей различных производителей
Возможности

Дефектоскоп А1214 EXPERT имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.

АРД диаграммы

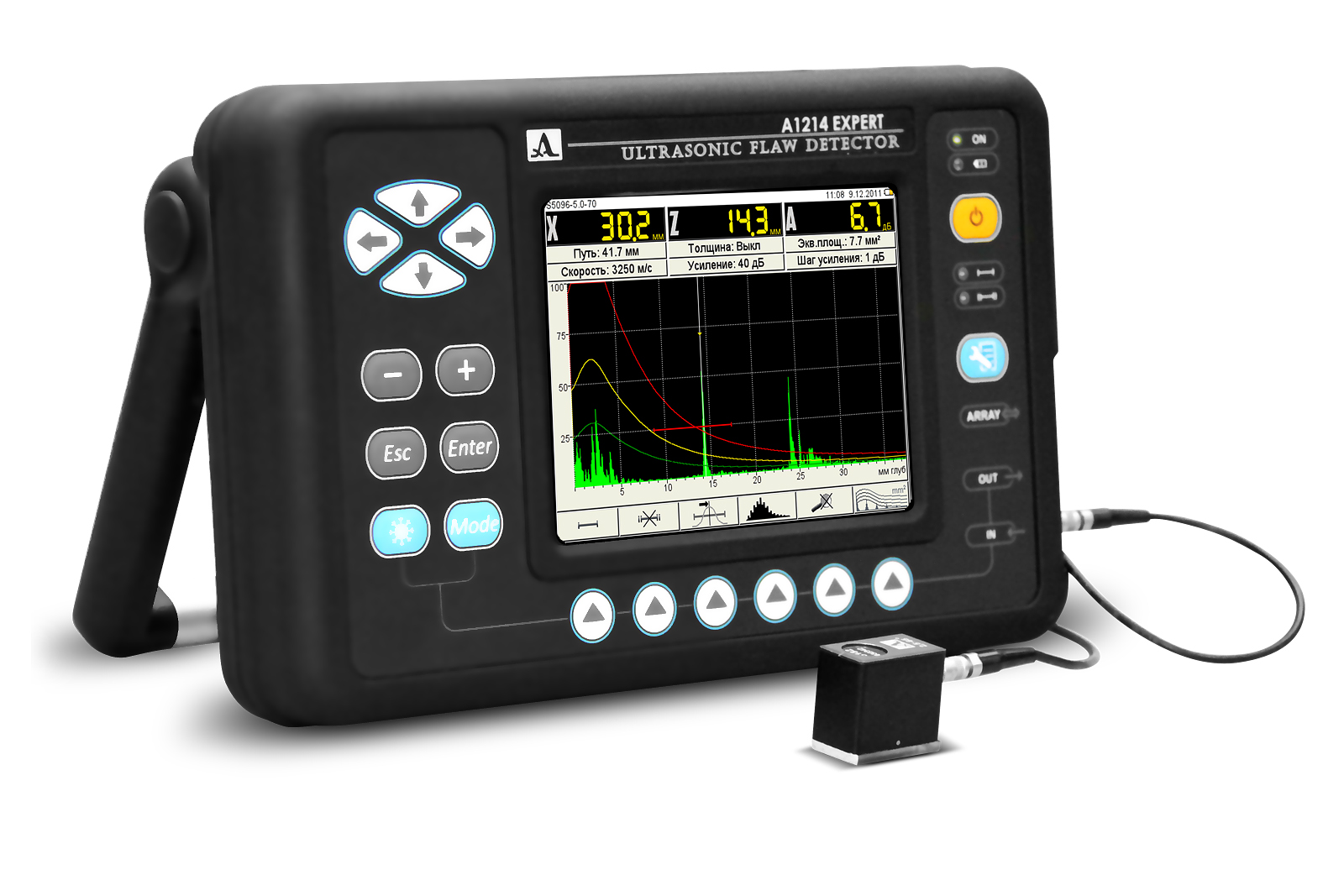

АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране три кривые, которые соответствуют браковочному,  контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.

Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится в специальном режиме редакции ВРЧ. Целью настройки ВРЧ является получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине, что  позволит корректно оценить размеры дефектов по всей контролируемой толщине объекта контроля.

Настройка ВРЧ
                                        Режим ЛУПА

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.

Интуитивный интерфейс настройки и работы с прибором
  • Быстрый доступ к функциям управления
Меню Меню

В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.


  • Большая библиотека конфигураций настраиваемых параметров (100 вариантов)

  • Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.

  • Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).

Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.

                    Энергонезависимая память
  • Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).
ПО ADM3

В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.

                   Энергонезависимая память
  • Работа с результатами измерений
ПО ADM3

Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.

Характеристики
Параметр Значение
Диапазон устанавливаемых номинальных частот ультразвука от 0,5 до 15,0 МГц
Отклонение рабочих частот от номинальных ± 10%
Диапазон настройки на скорость ультразвука в материале от 500 до 14 999 м/с
Диапазон перестройки усиления приемника от 0 до 100 дБ
Отклонение установки усиления ± 1,0 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL от 7 до 6 000 мм
D1771 4.0A0D12CL от 2 до 3 000 мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями ±(0,02H+1,00) мм
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS от 2 до 1 300 мм
S5096 5.0A70D6CS от 2 до 500 мм
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
глубины H ±(0,03H+1,00) мм
дальности по поверхности L ±(0,03L+1,00) мм
Диапазон измерений временных интервалов на частоте 2,5 МГц от 0 до 1 900 мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм ±(0,1+0,0001Тизм) мкс
Источник питания аккумулятор
Номинальное значение напряжения питания 11,1 В
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: 18 ч
Диапазон рабочих температур от -30 до +55ºC
Тип дисплея цветной TFT
Разрешение дисплея 640 х 480
Габаритные размеры электронного блока: 260 х 166 х 80 мм
Масса с аккумулятором: 1,8 кг
