УКЛ-32

УКЛ-32

Цена: 1 644 500 руб.
Описание

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.

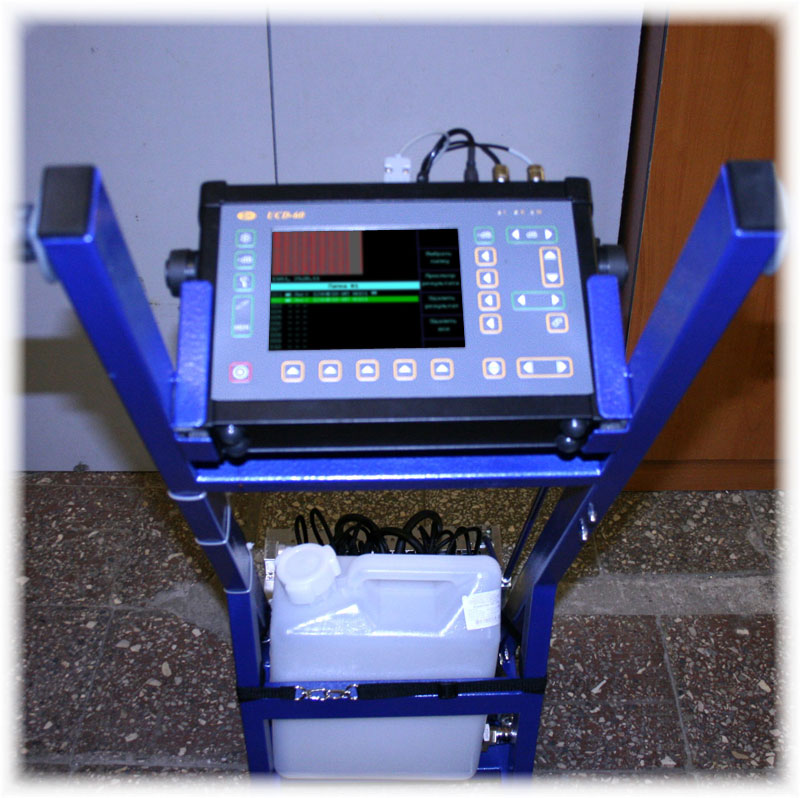

Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

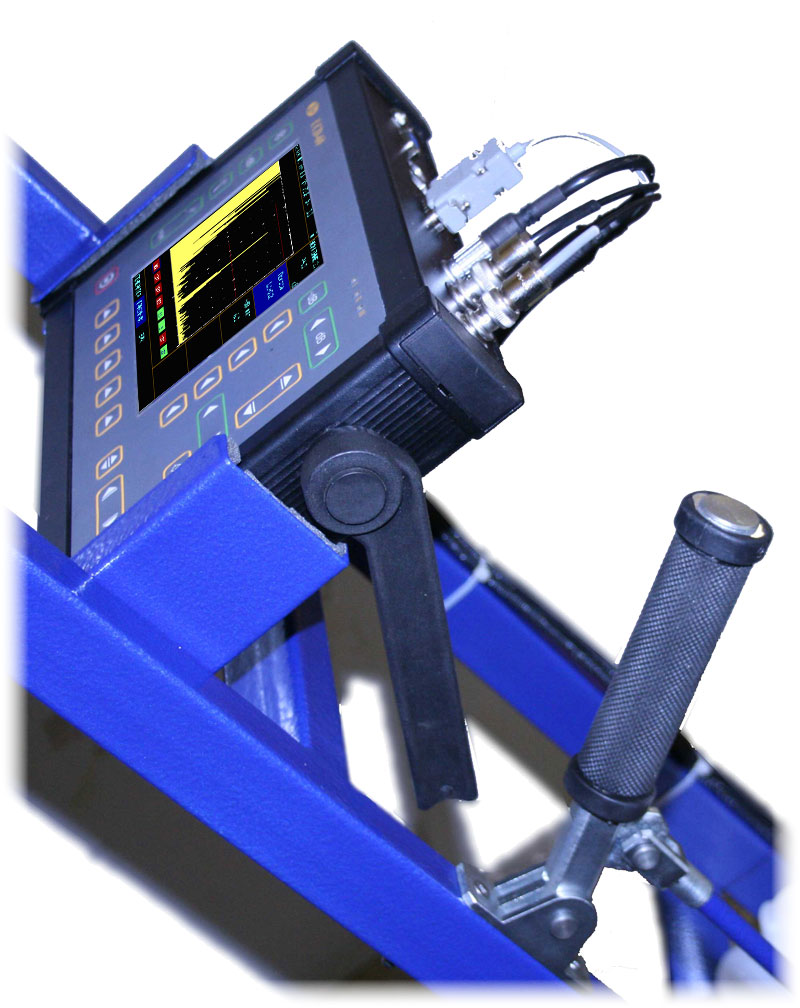

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен  рычаг

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под  №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.

Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Особенности установки
  • Режим контроля и режим настройки с отображение С-скана

Режим контроля на экране ультразвуковой установки УКЛ-32

  • Полноэкранный просмотр и настройка всех параметров каждого канала
Полноэкранный простмотр на установке УКЛ-32
  • Независимое ВРЧ в каждом канале
Независимое ВРЧ в дефектоскопе УКЛ-32
  • Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном  листе
Автоматическая настройка чувствительности дефектоскопа на УКл-32

  • Автоматическое и ручное задание алгоритма обхода листа оператором
Задание алгоритма обхода листа в дефектоскопе УКЛ-32
  • Сохранение и просмотр результатов измерения по каждому листу
Сохранение и просмотр результатов ультразвукового контроля на УКЛ-32
Технические характеристики установки
  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
  • Работа на прямом солнечном свете и при отрицательных температурах
  • Отдельная настройка каждого канала: генератор, приемник,  ВРЧ и пр.
  • Частота повторения ЗИ:до 2000Гц
  • Вывод сигналов в виде А-,  С- скана
  • Возможность автоматической калибровки на контроль листа заданной толщины
  • Автоматический контроль акустического контакта
  • Оценка размеров дефекта
  • Интерфейс Ethernet
  • Питание: Li-ion аккумулятор или внешний блок питания
  • до 6-8 часов работы от аккумулятора

Ширина акустического блока
300мм
Минимальный шаг записи при сканировании
1 мм
Максимальная толщина листа
400мм
Максимальная скорость сканирования
до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм)
Производительность
до 500 м2/час
Объем данных сканирования, запоминаемых в терминале
1 Гб
Наличие электронных маркеров стыковки дефектограмм секторов
есть
Шероховатость поверхности изделия
не хуже Rz80
Эквивалентная площадь выявляемых отражателей
не хуже 0,5см2
Режим отображения оперативной информации
А-скан, С-скан
Результаты контроля
дефектограмма изделия с привязкой к координатам, протокол контроля
Диапазон рабочих температур
от +5º C до +55° C (без применения низкотемпературных жидкостей)
Размер (В x Ш x Д)
1400 мм x 400 мм x 400 мм
Масса
15 кг

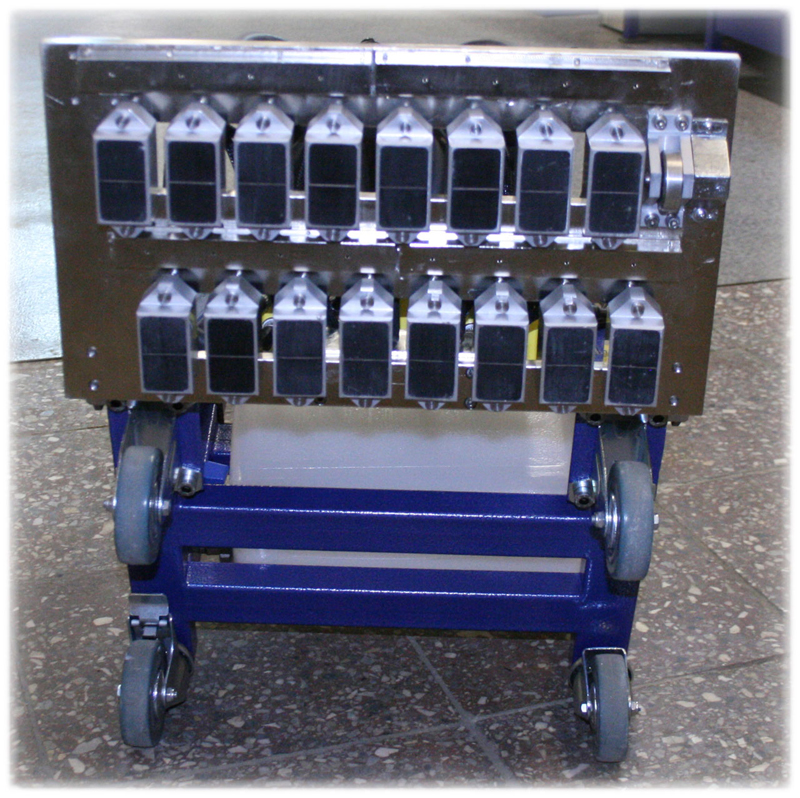

Спецификация акустического блока
Тип
контактный 16 элементный блок с независимыми подпружиненными преобразователями
Типы преобразователей
1 или 2-х канальные р/с ультразвуковые  преобразователи 2,5МГц и 5 МГц
Спецификация
Тип дефектоскопа
УСД-60-8К
Дисплей
Цветной, TFT 640 х 480 точек
Количество каналов контроля
32
Интерфейс дефектоскопа
Ethernet
Частотный диапазон
0,5-15 МГц
Амплитуда ЗИ
размах 100В
Аккумулятор
Li-ion 8 А/ч
Время работы
7 часов от аккумуляторов
Внешнее питание дефектоскопа
блок питания от сети 220 В, 50Гц  AC
Напряжение питания
18V/3,5A DC
Диапазон рабочих температур
от -30º C до +55° C
Размер (В x Ш x Д)
190 мм x 285 мм x 50 мм
Масса дефектоскопа
3,5 кг с аккумуляторами
