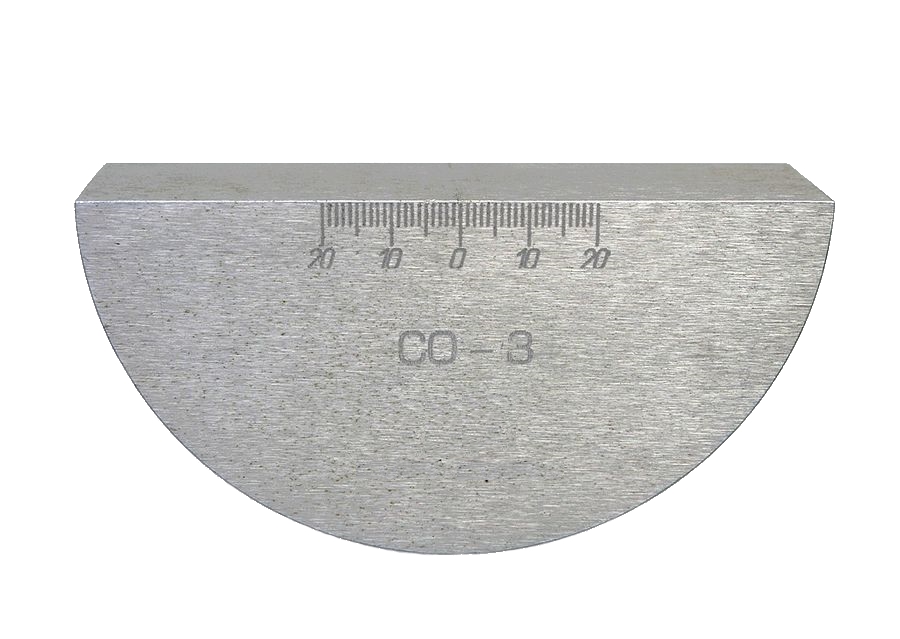

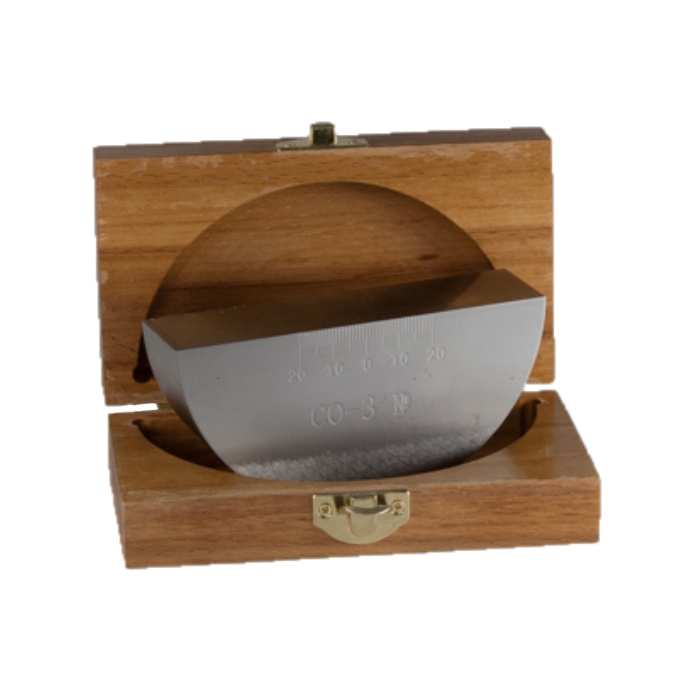

Стандартный образец СО-3 применяют для определения точки выхода ультразвукового луча и стрелы преобразователя ультразвукового дефектоскопа. Может применяться для определения времени распространения ультразвуковых колебаний в призме преобразователя.
Cтандартный образец СО-3 предназначен для:
- Определения точки выхода 0 ультразвукового луча. Для этого наклонный ПЭП устанавливают над центральной риской «0» и небольшим перемещением находят положение соответствующее максимальному эхо-сигналу. Точка выхода расположена точно над центральной риской образца.
- Определения стрелы «n» преобразователя в миллиметрах. Данный параметр определяется как расстояние от точки выхода ультразвукового луча до торца ПЭП в направлении прозвучивания (измеряется по боковой шкале, отградуированной в миллиметрах).
- Определение чувствительности для наклонного ПЭП.
- Настройки глубиномера для наклонного ПЭП.
Допускается применение стандартного образца для определения времени распространения ультразвуковых колебаний в призме преобразователя.
Все указанные операции выполняют в положении наклонного ПЭП, когда точка выхода УЗК совпадает с центром «0» образца.
Материал: сталь марки 20 или из сталь марки 3 по ГОСТ 14637;
Скорость распространения продольной волны в материале образца при температуре 20±5 °С: 5900±59 м/с.
Геометрические размеры стандартного образца СО-3 соответствуют требованиям ГОСТ 14782.
