СОП- УП-1 для контроля перекрестий резервуаров

СОП- УП-1 для контроля перекрестий резервуаров

Цена: По запросу
Описание

Стандартный образец предприятия для контроля перекрестий (СОП для УП-1) необходим для настройки параметров ультразвукового контроля сварных швов перекрестий согласно регламентирующим нормативным документам РД-25.160.00-КТН-015-15.

Образцы данного типа применяются при выполнении УЗК перекрестий сварных швов резервуаров совместно со специализированным устройством УП-1.

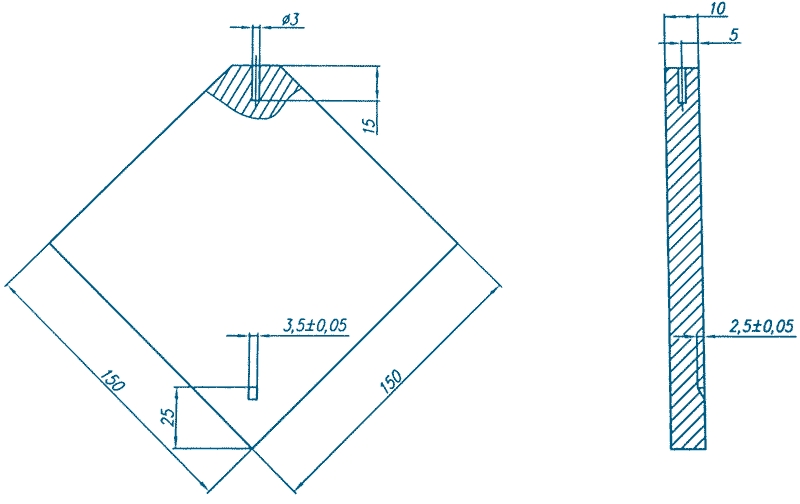

Для предприятий ОАО "Газпром" настройка чувствительности пьезоэлектрических преобразователей устройства УП-1 осуществляется согласно требованиям СТО Газпром 2-2.4-083-2006.  Для предприятий ОАО «АК «Транснефть», настройка чувствительности производится согласно требованиям РД-19.100.00-КТН-299-09. Для настройки параметров работы рекомендуется использовать настроечный образец СОП для УП-1, изготовленный специально для калибровки УЗК во время контроля сварных швов перекрестий. Контрольный образец имеет искусственные отражатели типа "плоскодонное сверление" (плоскодонный отражатель по ГОСТ 14782-86) и "зарубка" (плоский угловой отражатель по ГОСТ 14782-86) со следующими параметрами:
Скорость волны в СОП: продольной =5900±30 м/с, поперечной =3260±30 м/с; коэффициент затухания поперечной волны на частоте 2,5 МГц = 0,002, на частоте 5,0 МГц = 0,007
