Описание

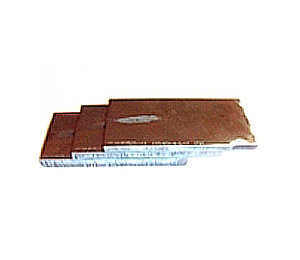

Стандартные образцы предприятия (СОП) с плоскими угловыми отражателями
(зарубками) применяют для настройки длительности развертки и
чувствительности дефектоскопов при контроле наклонными совмещенными
преобразователями листовых и трубных изделий.
Технические характеристики:
) СОП с зарубками имеют три варианта исполнения:
- плоский (для контроля плоских изделий и труб больших диаметров);
- трубный стыковой (для контроля поперечных стыковых швов труб);
- трубный продольный (для контроля продольных стыковых швов и гибов труб);
2) плоские СОП изготавливаются с 1 или 2 зарубками, трубные с 2, расположенными на внешней и внутренней поверхностях трубы;
3) геометрические размеры самих СОПов (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля;
4) все стандартные образцы поставляются со свидетельствами о калибровке.
Образцы изготавливаются из сталей следующих марок:ст.20,ст.3,ст.09Г2С,ст.12Х18Н10Т,ст.08Х18Н10Т.
Стандартная цена указана только за образцы из марки стали 3 или 20. Для остальных сталей цена может отличаться.
Возможно изготовление СОП из материалов заказчика, аналогичных материалам контролируемых изделий.
Каждая последующая зарубка на образце:+500 руб.
Существует возможность изготовления до 4-х зарубок на образце, по 4-м документам.
- плоский (для контроля плоских изделий и труб больших диаметров);
- трубный стыковой (для контроля поперечных стыковых швов труб);
- трубный продольный (для контроля продольных стыковых швов и гибов труб);
2) плоские СОП изготавливаются с 1 или 2 зарубками, трубные с 2, расположенными на внешней и внутренней поверхностях трубы;
3) геометрические размеры самих СОПов (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля;
4) все стандартные образцы поставляются со свидетельствами о калибровке.
Образцы изготавливаются из сталей следующих марок:ст.20,ст.3,ст.09Г2С,ст.12Х18Н10Т,ст.08Х18Н10Т.
Стандартная цена указана только за образцы из марки стали 3 или 20. Для остальных сталей цена может отличаться.
Возможно изготовление СОП из материалов заказчика, аналогичных материалам контролируемых изделий.
Каждая последующая зарубка на образце:+500 руб.
Существует возможность изготовления до 4-х зарубок на образце, по 4-м документам.
Комплект поставки:
Стандартный образец предприятия, свидетельство о калибровке (срок действия-3 года).
Все образцы изготавливаются в соответствии с ГОСТ 14782-86 "Контроль неразрушающий.Соединения сварные.
Все образцы изготавливаются в соответствии с ГОСТ 14782-86 "Контроль неразрушающий.Соединения сварные.
Методы ультразвуковые.
-РД 34.17.302-97(ОП-501 ЦД-97) "Котлы паровые и водогрейные.Трубопроводы пара и горячей воды,сосуды.Сварные соединения. Контроль качества.Ультразвуковой контроль.Основные положения."
-РД РОСЭК-001-96 "Машины грузоподъемные.Конструкции металлические.Контроль ультразвуковой.Основные положения."
-СТО 00220256-005-2005 "Швы стыковых,угловых и тавровых сварных соединений сосудов и аппаратов,работающих под давлением. Методика ультразвукового контроля."
-СНиП 3.05.03-85 (2000) "Тепловые сети."
-ВСН 012-88 "Строительство магистральных и промысловых трубопроводов.Контроль качества и приемка работ.Часть1."
-ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов."
-СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте
промысловых и магистральных газопроводов."
-РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования."
-РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров."
-РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."
-ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов,локомотивов и вагонов."
-СНиП 3.03.01-87 "Несущие и ограждающие конструкции."
-ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов,работающих под давлением."
-РД 153-34.1-003-01(РТМ-1С) "Сварка,термообработка и контроль трубных систем котлов и трубовпроводов при монтаже и ремонте энергетического оборудования."
и другим стандартам.
