РПД - 250СН

Аппараты модели "СН" ("РПД-200 СН", "РПД-200 СНП", «РПД-250 СН» и "РПД-250 СНП") предназначены для радиографического контроля.
Особенность этой серии -  универсальный БПУ, который может работать с любым моноблоком на 200 кВ и 250 кВ.

В данной серии применяются особо прочные кабельные разъемы, которые для большего удобства вынесены на коротком кабеле.

Глубина просвечивания при стандартных условиях (сталь,AGFA D7(Pb), D=2, 700мм, 10 минут) РПД-250 СН  = 54 мм, РПД-250 СП = 45 мм.
Серия переносных рентгеновских аппаратов серии "СН" представлена моделями:

• "РПД-200 СН","РПД-250 СН" (с боковым выходом излучения);
• "РПД-200 СНП","РПД-250 СНП" (с панорамным выходом излучения).

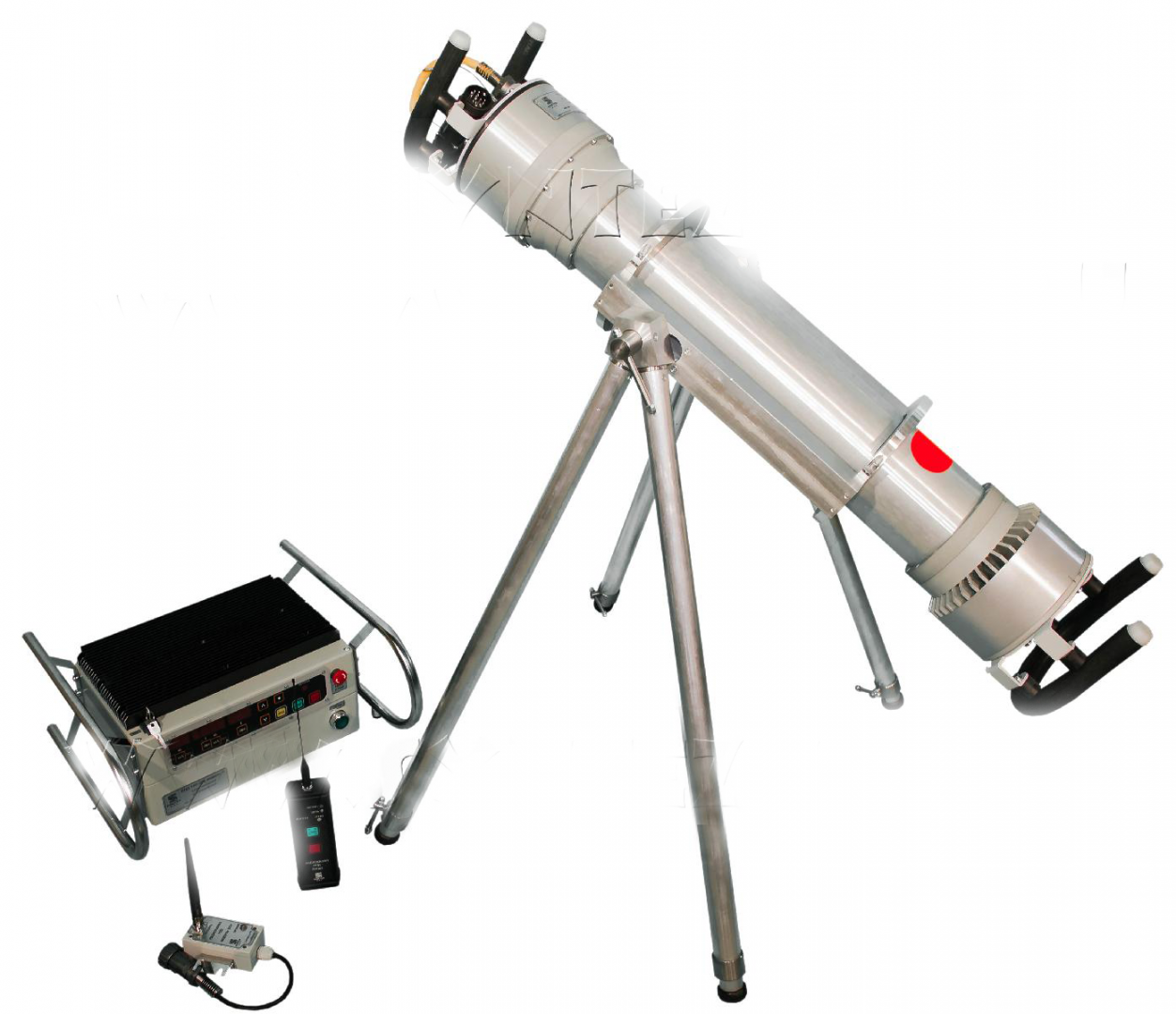

Аппараты могут быть снабжены дополнительно штативом, устройством крепления к трубе, тележкой для перемещения внутри трубы и муфтой-коллиматором (для панорамной версии аппарата).

В комплект поставки входят:

• блок излучателя (БИ, моноблок);
• блок питания и управления (БПУ);
• пульт дистанционного управления (ПДУ);
• защитный кожух;
• комплект кабелей;
• транспортные футляры.

Наименование параметра	РПД-200 СН	РПД-200 СНП	РПД-250 СН	РПД-250 СНП
Анодное напряжение, кВ, шаг 1 кВ	70 - 200	70 -200	100 - 250	100 - 250
Анодный ток, мА, наг, 0,1 мА	1 - 5	1 -5	1-5	1-5
Размер фокусного пятна, мм	2.2 х 2.8	5,5	3 х 3	3,5 х 1,5
Рабочая диаграмма излучения, °	40 х 60	40 х 360	40 х 60	40 х 360
Максимальная анодная мощность, Вт	900	900	1000	1000
Масса моноблока,кг	21	19	23	23
Масса блока питания и управления, кг	10	10	10	10
Масса съемного свинцового кожуха, кг	-	-	19	-
