РПД-150 С

РПД-150 С

Цена: По запросу
Описание
Переносной рентгеновский аппарат «РПД-150 С» – это сверхлегкий и малогабаритный аппарат постоянного потенциала для радиографического контроля в условиях влаги и пониженных температур.. Аппарат предназначен для просвечивания объектов с радиационной толщиной до 20 мм (по стали) на пленку AGFA D7 (Pb), фок расстояние 400 мм, время экспозиции - 10 минут.

Анодное напряжение, ток рентгеновской трубки и время экспозиции регулируются. Аппарат управляется микропроцессорным устройством, которое не допускает ошибок оператора.

Аппарат имеет двойное питание: от сети переменного тока либо от встроенного аккумулятора (в комплект поставки могут входить запасные аккумуляторные блоки и зарядное устройство).

Малый размер фокусного пятна и регулировки тока и напряжения в широком диапазоне позволяют получать качественные снимки, соответствующие требованиям по чувствительности и выявляемости дефектов ПНАЭ Г-7-010-89 и европейских норм.

Широкий пучок излучения (60°×80°) позволяет контролировать участки большой длины за одну экспозицию.

В соответствии с Европейским стандартом EN 444, а также требованиями методики радиографического контроля ПНАЭ Г-7-017-89, малый размер фокусного пятна позволяет приблизить аппарат к объекту, а следовательно, значительно сократить время экспозиции.

Малые размеры и вес моноблока делают аппарат незаменимым при работе в труднодоступных и стесненных условиях (например, при контроле трубопроводов обвязки, контроля трубопроводов атомных станций и химических производств.)

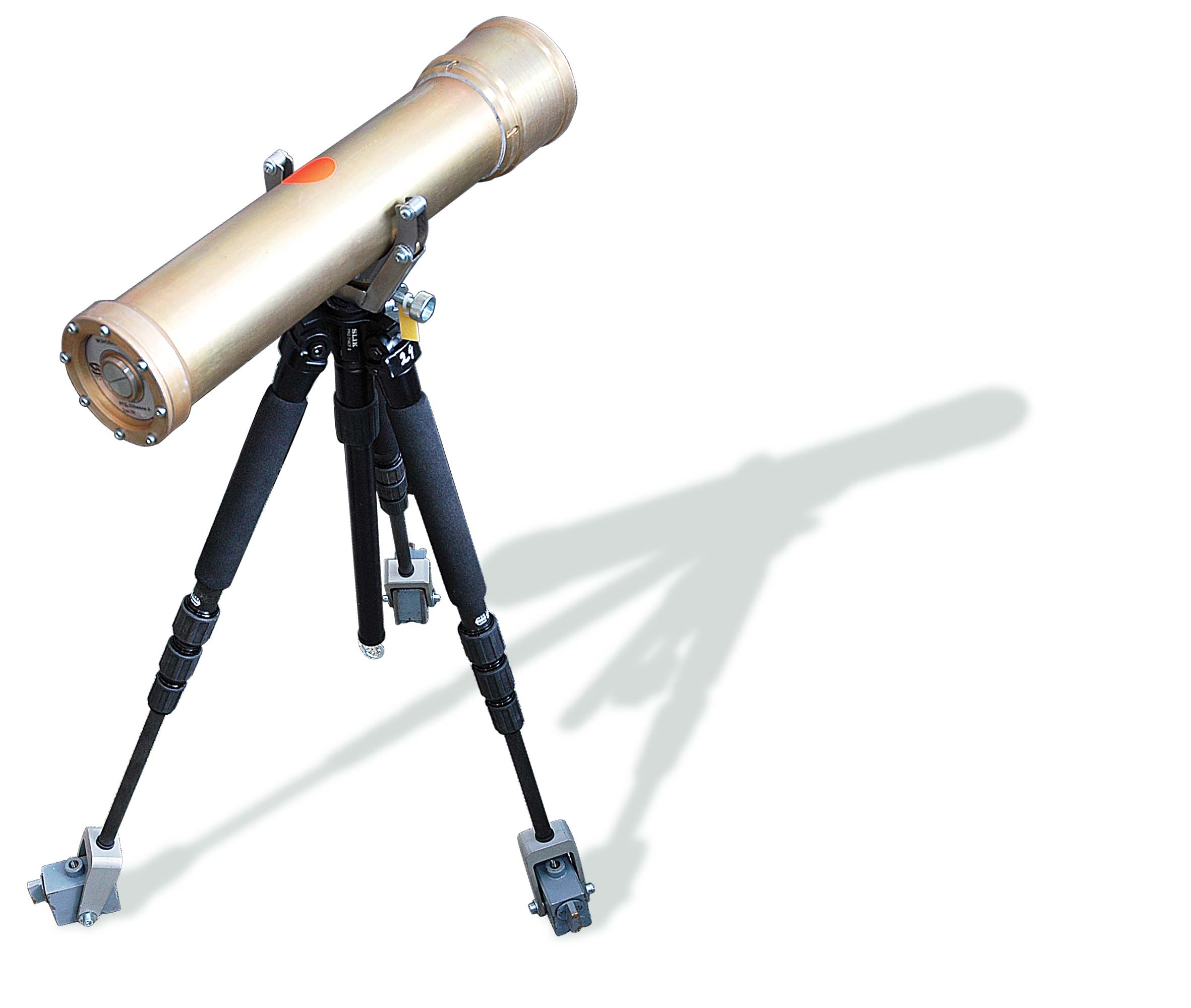

Телескопический штатив аппарата имеет сменные опоры: пластиковые и магнитные. Магнитные опоры облегчают надежное закрепление аппарата на металлических изделиях в различных пространственных положениях.

Герметичная конструкция моноблока позволяет проводить работы при любых погодных условиях и в широком диапазоне температур.

Цифровые и световые индикаторы, расположенные на передней панели блока питания и управления, уверенно различимы, как в темноте, так и при ярком дневном свете.

Аппарат «РПД-150 С» зарекомендовал себя как надежный, неприхотливый и устойчивый к внешним условиям аппарат. В этой версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надёжную работу при отрицательных температурах до -40°С.

Управление и ввод параметров осуществляются с помощью пульта дистанционного управления, имеющего дисплей с удобным меню и яркой индикацией.

Состав аппарата:

моноблок;

БПУ со световой и звуковой сигнализацией рентгеновского излучения;

ПДУ;

комплект кабелей в кейсе;

съемная ручка;

транспортные футляры;

комплект документации;




Дополнительнвя комплектация:




- защитный кожух

- аккумуляторный блок

- штатив

- комплект магнитных опор к штативу

- комплект опор на трубу

- лазерный прицел

- система радиоуправления
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра

Значение параметра

Максимальная потребляемая мощность, Вт 220
Максимальная мощность на аноде, Вт 150
Анодное напряжение, кВ 50 ÷ 150
Анодный ток, мА 0,1 ÷ 3,0
Диаграмма излучения 60° × 80°
Фокусное пятно (по паспорту на трубку), мм 0,8 × 0,8
Управление ручное от БПУ или программное от
удаленного РС по интерфейсу RS-485
Диапазон рабочих температур, ° C  -40° + 40°С)
Размеры, мм / вес, кг:
Моноблок (без свинцовой защиты) 110 × 130 × 470 / 4,9
Блок питания и управления 414 × 345 × 180 / 7,0
ПДУ 210 × 100 × 26 / 0,3
Аккумуляторный блок 270 × 250 × 120 / 10,0
