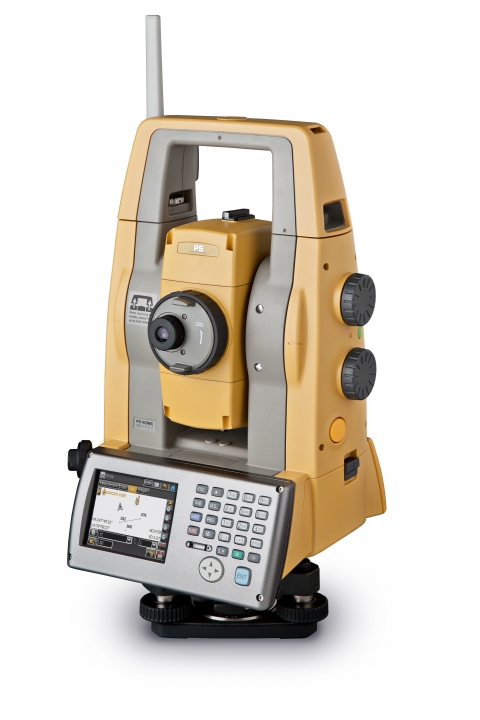

Роботизированные электронные тахеометры Topcon серии PS открывают широкие возможности для выполнения самых разных видов работ. Эти инструменты позволят обеспечить высочайшую производительность при выполнении топографической съемки, выноса точек в натуру, определении объемов грунта и решении других измерительных задач.
Функция автоматического захвата и сопровождения цели имеется во всех конфигурациях инструмента, поэтому для эффективного использования этой функции при съемке или разбивке в дополнение к стандартной комплектации вам потребуется лишь круговая призма АТР1 на вехе. При этом значительно возрастает производительность работ, поскольку отсутствует необходимость постоянного поиска цели через окуляр тахеометра – инструмент сам находит призму и постоянно сопровождает ее, исключая ошибки наведения. Прибор также имеет возможность автоматического наведения на отражающую пленку.
Если стоит задача еще большей автоматизации работ в поле, тахеометр поддерживает режим дистанционного управления с контроллера, установленного на вехе. Электронные тахеометры серии PS имеют уникальную встроенную технологию дальней беспроводной связи LongLink, обеспечивающую дистанционное управление прибором на удалении до 600 метров. В таком подходе к работе есть безусловные преимущества: исполнитель абсолютно уверен в том, где именно установлена веха, при этом он имеет возможность управления прибором с контроллера – задавать имена точек, вводить описательную информацию, сохранять измерения в памяти, управлять процессом выноса точек в натуру и т.п. Для реализации такого режима работы прибор нужно доукомплектовать системой быстрого поиска призмы, контроллером с программным обеспечением и некоторыми дополнительными аксессуарами.
Надежность сопровождения цели, в том числе, быстро двигающейся, обеспечивается технологией PowerTrac™. Даже в условиях городской застройки и большого числа различных помех данная технология минимизирует вероятность потери захвата цели. Эта особенность позволяет эффективно использовать данную серию электронных тахеометров не только в традиционных геодезических приложениях, но и в системах автоматического управления строительной техникой (3D системах нивелирования).
Тахеометры серии PS имеют возможность автоматического измерения точек в заданной области с указанным интервалом – режим сканирования. Благодаря этой функции значительно упрощаются обмеры насыпей и выемок для определения их объемов.
Инструмент имеет дальномер, позволяющий быстро и точно измерять расстояния до 1000 метров без отражателя, и до 6000 метров с одним отражателем. Кроме того, наличие разъема для подключения к тахеометру внешнего USB накопителя емкостью до 8 ГБ, защита от влияния факторов окружающей среды IP65, запатентованная система калибровки угломерной части для гарантии точности угловых измерений, - все это повышает гибкость и удобство применения электронных тахеометров серии PS для решения любых задач.
Стандартный комплект
Электронный тахеометр на трегере, аккумулятор – 2 шт., зарядное устройство, стилус, юстировочные инструменты, транспортировочный футляр, плечевые ремни, силиконовая салфетка, чехол для защиты от дождя, бленда на объектив, руководство по эксплуатации.
Внутреннее программное обеспечение:
- модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
- модуль «Мониторинг» - позволяет производить автоматическое измерение ранее указанных (измеренных) мишеней с определенной заданной периодичностью и записью данных в память прибора;
- модуль «Траектория» - позволяет производить автоматическую запись данных во внутреннюю память прибора через указанный период времени.
- работа с проектами (создание, удаление, настройка);
- импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
- определение координат;
- обратная засечка;
- проектирование трассы, поперечников;
- измерение недоступного расстояния, превышения;
- обмер рулеткой;
- измерения со смещениями;
- вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
- расчетный модуль COGO:
- обратная задача;
- точка в направление;
- пересечение;
- инженерный калькулятор;
- расчет кривых;
- вычисление и подбор площади;
- расчет угла между тремя точками;
- расчет координат точек по смещению линии, кривой, трассы;
- расчет координат точек хода при вводе данных вручную;
- преобразование координат методом разворота относительно базовой точки;
- смещение системы координат по азимуту расстоянию высоте или координатам точек;
- преобразование координат по масштабу относительно базовой точки;
- плановые преобразования системы координат по соответствующим точкам;
- отображение результатов измерений или расчетов на миникарте;
- рисовка простейших элементов в процессе работы.
Измерение углов | |
Точность (с.к.о.) измерения угла одним приемом, " | 3 |
Диапазон измеряемых расстояний | |
без отражателя, м | 0.3 - 1000 |
дальность по одной призме, м | 6000 |
Точность измерения расстояний | |
по одной призме | ± (1.5 мм + 2 ppm) |
без отражателя | ± (2.0 мм + 2 ppm) |
Другие характеристики | |
Размеры прибора (ВхШхД), мм | 393 x 230 x 207 |
Створоуказатель | Есть |
Класс лазера для измерния расстояний | 3R |
Зрительная труба | |
Увеличение, крат | 30 |
Внешние условия эксплуатации прибора | |
Пыле- влагозащищенность | IP 65 |
Рабочая температура, °С | -20°...+50° |
Компенсатор | |
Тип | Двухосевой жидкостный |
Диапазон работы, ’ | ±6 |
Панель управления | |
Экран | 1 цветной жидкокристаллический сенсорный экран (240x320) |
Клавиатура | 25 клавиш |
Интерфейсы | |
I/O порты | RS-232C, USB (Тип A), USB (Тип mini B) |
Карты памяти | USB Flash до 8 Gb |
Память | |
Внутренняя память | 500 Mb (включая память для программ) |
Компьютер | |
Операционная система | MS Windows Embaded CE 6.0 |
Сервопривод и автоматическое слежение | |
Макс. скорость автослежения | 20° в секунду |
Дальность автослежения | По однопризменному отражателю PRISM2: от 1.3 до 1000 м. По призме ATP1/ATP1S: от 2 до 600 м |
Точность автонаведения | 1.2 мм на 100 м |
Оптический центрир | |
Увеличение, крат | 3 |
Батарея питания | |
Модель | BDC70 (7.2B, 5.2 A/ч) |
Период работы при +20ºС (углы и расстояния), ч | 4 |
Зарядное устройство | |
Модель | CDC68 (100-240В, 50/60Гц) |
Период зарядки, ч | 5.5 |
Вес | |
Тахеометр с батареей, кг | 6.9 |
Гарантийный срок | 1 год |
