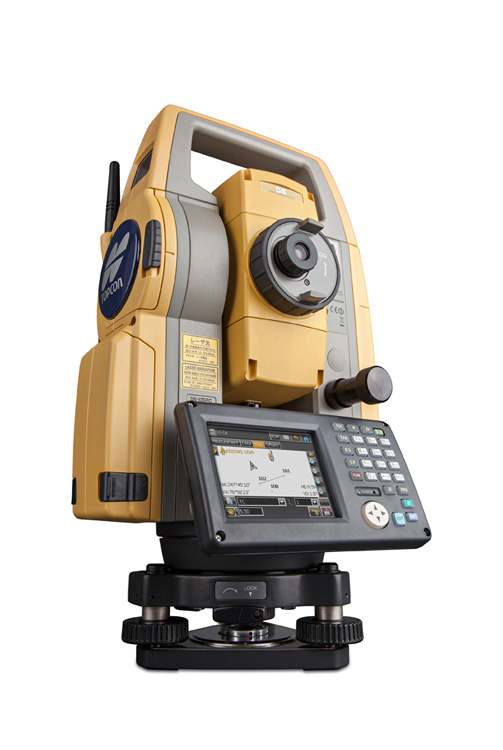

Роботизированный тахеометр Topcon DS-105

Роботизированный тахеометр Topcon DS-105

Цена: По запросу
Описание

Электронные тахеометры Topcon серии DS открывают новую страницу оптико-электронного приборостроения. Выполненные в форм-факторе инженерного электронного тахеометра, эти приборы обладают возможностями роботизированных инструментов для гибкого их применения в поле.

Главной отличительной особенностью тахеометров серии DS является запатентованная технология XPointing. Суть ее работы заключается в том, что для точного наведения на призму нужно просто навести на нее зрительную трубу тахеометра и нажать кнопку измерений, в результате чего инструмент сам выполнит точное наведение на центр призмы. Ошибка наведения при этом не превышает 1,2 мм на 100 м. Помимо просто значительной экономии времени в процессе измерений и исключения «человеческого фактора», данная технология также обеспечивает возможность работы в условиях недостаточной освещенности, когда человеческое зрение уже не гарантирует точность наведения на призму.

Помимо автоматического наведения инструмент имеет функцию слежения за призмой. Для удобства использования этого режима в стандартный комплект поставки уже включена круговая призма АТР1. Прибором также можно управлять дистанционно с полевого контроллера, который приобретается дополнительно. На небольших удалениях от инструмента (до 100 метров) оптимально подойдет комплект на базе контроллера FC-336. Для больших расстояний (300 метров и более) рекомендуется комплект на базе контроллера FC-250.

Инструмент имеет дальномер, позволяющий быстро и точно измерять расстояния до 1000 метров без отражателя, и до 6000 метров с одним отражателем. Кроме того, наличие разъема для подключения к тахеометру внешнего USB накопителя емкостью до 8 Гб, защита от влияния факторов окружающей среды IP65, запатентованная система калибровки угломерной части для гарантии точности угловых измерений, - все это повышает гибкость и удобство применения электронных тахеометров серии DS.

Используемое в тахеометре программное обеспечение MAGNET Field On Board предоставляет широкий выбор модулей, позволяющих достаточно просто решать задачи любой сложности. В частности, тахеометры серии DS имеют возможность автоматического измерения точек в заданной области с указанным интервалом – режим сканирования. Благодаря этой функции значительно упрощаются обмеры насыпей и выемок для определения их объемов.

Особо следует отметить, что электронные тахеометры серии DS идеально подходят для реализации инновационной технологии «Гибрид», которая заключается в совместном использовании роботизированного тахеометра и ГНСС приемника для максимальной автоматизации процесса сбора данных на объекте. Комбинированная установка на вехе ГНСС приемника (RTK ровера), круговой призмы и полевого контроллера обеспечивает возможность координатных определений на точках как спутниковыми методами в реальном времени, так и традиционными методами с использованием роботизированного тахеометра – в зависимости от условий наблюдений и расположения точек съемки. Переключение между приемником и тахеометром производится с помощью нажатия всего одной клавиши в контроллере.

Стандартный комплект
Электронный тахеометр на трегере, аккумулятор – 2 шт., зарядное устройство, сетевой кабель, крышка на объектив, бленда на объектив, юстировочные инструменты, транспортировочный футляр, плечевые ремни, USB flash диск (4Гб), силиконовая салфетка, руководство по эксплуатации, USB-флэш карта с программным модулем слежения тахеометра за отражательной мишенью, круговая призма ATP1.

ВНУТРЕННЕЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:
  • модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с  заданным шагом (указанному расстоянию между точками);
  • работа с проектами (создание, удаление, настройка);
  • импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
  • определение координат;
  • обратная засечка;
  • измерение недоступного расстояния, превышения;
  • обмер рулеткой;
  • измерения со смещениями;
  • вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
  • расчетный модуль COGO:
    • обратная задача;
    • точка в направление;
    • пересечение;
    • инженерный калькулятор;
    • расчет кривых;
    • вычисление и подбор площади;
    • расчет угла между тремя точками;
    • расчет координат точек по смещению линии, кривой, трассы;
    • расчет координат точек хода при вводе данных вручную;
    • преобразование координат методом разворота относительно базовой точки;
    • смещение системы координат по азимуту расстоянию высоте или координатам точек;
    • преобразование координат по масштабу относительно базовой точки;
    • плановые преобразования системы координат по соответствующим точкам;
  • отображение результатов измерений или расчетов на миникарте;
  • рисовка простейших элементов в процессе работы.
Параметры
Измерение углов
Точность (с.к.о.) измерения угла одним приемом, " 5
Диапазон измеряемых расстояний
без отражателя, м 1000
дальность по одной призме, м 6000
Точность измерения расстояний
по одной призме ±(1.5 + 2x10-6xD)
без отражателя ±(2.0 + 2x10-6xD)
Интервал измерения расстояний
Точный режим (до 1мм), с 0.9
Грубый режим, с 0.6
Режим слежения, с 0.4
Зрительная труба
Увеличение, крат 30
Подсветка Сетка нитей
Внешние условия эксплуатации прибора
Пыле- влагозащищенность IP65
Рабочая температура, °С -20 - +50
Компенсатор
Датчик 2-осевой
Диапазон работы, ’ ±6
Панель управления
Экран Цветной жидкокристаллический сенсорный экран (240x320)
Клавиатура 26 клавиш
Подсветка дисплей + клавиатура
Интерфейсы
Карты памяти USB flash (до 8 Gb)
Память
Внутренняя память 500 Mb (включая память для программ)
Батарея питания
Период работы при +20ºС (углы и расстояния), ч около 5
Зарядное устройство
Период зарядки, ч 5.5
Вес
Тахеометр с батареей, кг 6.1

Гарантийный срок 1 год
