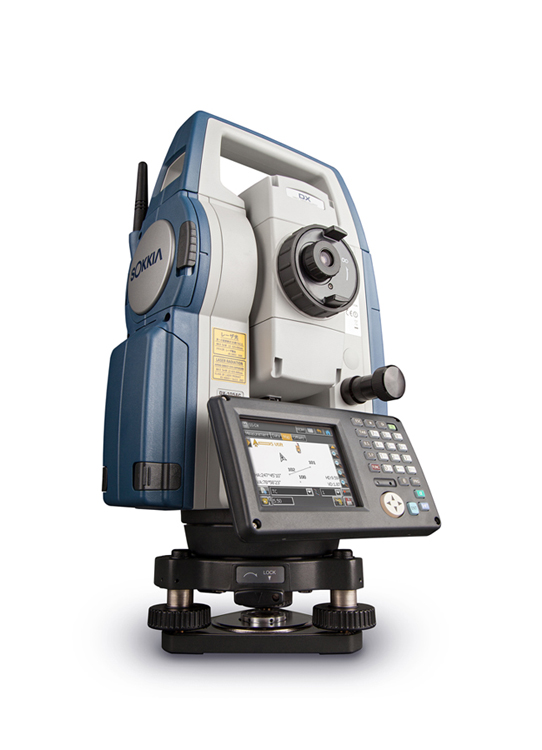

Электронные тахеометры Sokkia серии DX открывают новую страницу оптико-электронного приборостроения. Выполненные в форм-факторе инженерного электронного тахеометра, эти приборы могут быть модернизированы до функционала роботизированных инструментов для гибкого их применения в поле.
Главной отличительной особенностью тахеометров серии DX является технология XPointing. Суть ее работы заключается в том, что для точного наведения на призму нужно просто навести на нее зрительную трубу тахеометра и нажать кнопку измерений, в результате чего инструмент сам выполнит точное наведение на центр призмы. Ошибка наведения при этом не превышает 1,2 мм на 100 м. Помимо просто значительной экономии времени в процессе измерений и исключения «человеческого фактора», данная технология также обеспечивает возможность работы в условиях недостаточной освещенности, когда человеческое зрение уже не гарантирует точность наведения на призму.
В дополнение к функции автоматического наведения инструмент может быть модернизирован для выполнения автоматического слежения за призмой. Сама процедура модернизации выполняется очень просто – в инструмент устанавливается USB диск со специальным программным обеспечением, а для реализации режима слежения потребуется дополнительно приобрести круговую призму АТР1 для ее использования на вехе во время работы.
Прибором также можно управлять дистанционно с полевого контроллера, который приобретается дополнительно. На небольших удалениях от инструмента (до 100 метров) оптимально подойдет комплект на базе контроллера SHC336. Для больших расстояний (300 метров и более) рекомендуется комплект на базе контроллера SHC250.
Инструмент имеет дальномер, позволяющий быстро и точно измерять расстояния до 1000 метров без отражателя, и до 6000 метров с одним отражателем. Кроме того, наличие разъема для подключения к тахеометру внешнего USB накопителя емкостью до 8 Гб, защита от влияния факторов окружающей среды IP65, запатентованная система калибровки угломерной части для гарантии точности угловых измерений, - все это повышает гибкость и удобство применения электронных тахеометров серии DX.
Используемое в тахеометре программное обеспечение MAGNET Field On Board предоставляет широкий выбор модулей, позволяющих достаточно просто решать задачи любой сложности. В частности, тахеометры серии DX имеют возможность автоматического измерения точек в заданной области с указанным интервалом – режим сканирования. Благодаря этой функции значительно упрощаются обмеры насыпей и выемок для определения их объемов.
Стандартный комплект:
Электронный тахеометр на трегере, аккумулятор – 2 шт., зарядное устройство, сетевой кабель, крышка на объектив, бленда на объектив, юстировочные инструменты, транспортировочный футляр, плечевые ремни, USB flash диск (4Гб), силиконовая салфетка, руководство по эксплуатации.
Внутреннее программное обеспечение:
- модуль «Сканирование» - позволяет производить автоматическое измерение точек объекта выбранной прямоугольной области с заданным шагом (указанному расстоянию между точками);
- работа с проектами (создание, удаление, настройка);
- импорт, экспорт данных различных форматов (.txt; .dxf; .dwg; .xyh; .pnt; .dgn; .shp; .xml; .mgn; .csv; и т.д.);
- определение координат;
- обратная засечка;
- измерение недоступного расстояния, превышения;
- обмер рулеткой;
- измерения со смещениями;
- вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
- расчетный модуль COGO:
- обратная задача;
- точка в направление;
- пересечение;
- инженерный калькулятор;
- расчет кривых;
- вычисление и подбор площади;
- расчет угла между тремя точками;
- расчет координат точек по смещению линии, кривой, трассы;
- расчет координат точек хода при вводе данных вручную;
- преобразование координат методом разворота относительно базовой точки;
- смещение системы координат по азимуту расстоянию высоте или координатам точек;
- преобразование координат по масштабу относительно базовой точки;
- плановые преобразования системы координат по соответствующим точкам;
- отображение результатов измерений или расчетов на миникарте;
- рисовка простейших элементов в процессе работы.
Измерение углов | |
Точность (с.к.о.) измерения угла одним приемом, " | 3 |
Компенсатор | |
Тип | двухосевой |
Зрительная труба | |
Увеличение, крат | 30 |
Подсветка | сетка нитей |
Компенсатор | |
Диапазон работы, ’ | 6 |
Дальность измерения расстояний | |
на одну призму, м | 6000 |
без отражателя, м | 1000 |
Точность измерения расстояний | |
без отражателя, мм | ±(2.0 + 2x10-6xD) |
на призму, мм | ±(1.5 + 2x10-6xD) |
Панель управления | |
Клавиатура | 26 клавиш |
Дисплей | Цветной жидкокристаллический сенсорный экран (240x320) |
Подсветка | дисплей + клавиатура |
Внешние условия эксплуатации прибора | |
Защита от внешних факторов (пыли, воды) | IP65 |
Рабочая температура, °С | -20°... +50° |
Интервал измерения расстояний | |
Точный режим, с | 0.9 |
Быстрый режим, с | 0.6 |
Слежение, с | 0.4 |
Память | |
Внутренняя память | 500 MБ (включая память для программ) |
Интерфейсы | |
Съемный носитель информации | USB флэш диски (до 8 ГБ) |
Батарея питания | |
Время работы от одного аккумулятора, ч | около 5 |
Время заряда одного аккумулятора, ч | 5.5 |
Вес | |
Масса (включая аккумулятор и трегер), кг | 6.1 |
Прочее | |
Гарантийный срок | 1 год |
