Описание
Rayscan Mobile представляет собой подвижную систему 3D-компьютерной томографии для проверки стационарных объектов. Благодаря компактной конструкции, высокому качеству компонентов и мощному программному пакету Rayware, Rayscan Mobile позволяет получить трехмерное изображение объекта контроля даже в тех случаях, когда доступ к объекту возможен лишь частично.
Rayscan Mobile идеально подходит для томографического контроля трубопроводов, крыльев и фюзеляжей летательных аппаратов, лопастей несущего винта, колонн или статуй. Модульная конструкция позволяет оптимизировать Rayscan Mobile для широкого спектра измеряемых объектов.

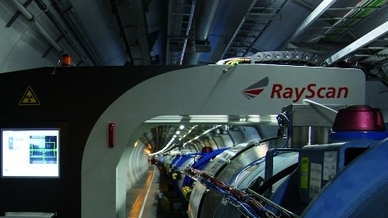

Rayscan Mobile используется для контроля мест соединений секций крупнейшего в мире ускорителя: кольца LHC в ЦЕРНе. Ускоритель имеет окружность 27 км и диаметр трубопроводов 1100 мм. В процессе контроля визуализируются такие детали, как спайки, дефекты и положение контактных пальцев с точностью около 0,1 мм.
| Параметр |
RayScan Mobile |
| Режимы работы | 3D компьютерная томография, область интереса КТ (ROI KT), дополнительный режим 3D KT |
| Напряжение рентгеновской трубки, кВ | минифокус 225 (450) |
| Фокусное пятно | 0,4 мм/1 мм |
| Максимальный размер объектов (диаметр/высота, мм) | 1200 |
| Максимальный вес объекта, кг | --- |
| Поле зрения (по вертикали) | --- |
| Активная площадь детектора (опционально), мм2 |
205 x 205 (410 x 410) |
| Количество пикселей детектора (опционально) |
1024 x 1024 (2048 x 2048) |
| Время измерения, включая восстановление, мин | 3 - 30 |
| Активная длина линейных детекторов, мм | --- |
| Количество пикселей линейного детектора | --- |
| Мин. время сканирования 2D KT | --- |
| Оцифровка | 16 бит |
| Разрешение детализации | 0,1 мм |
| Контраст | < 1% |
