Описание

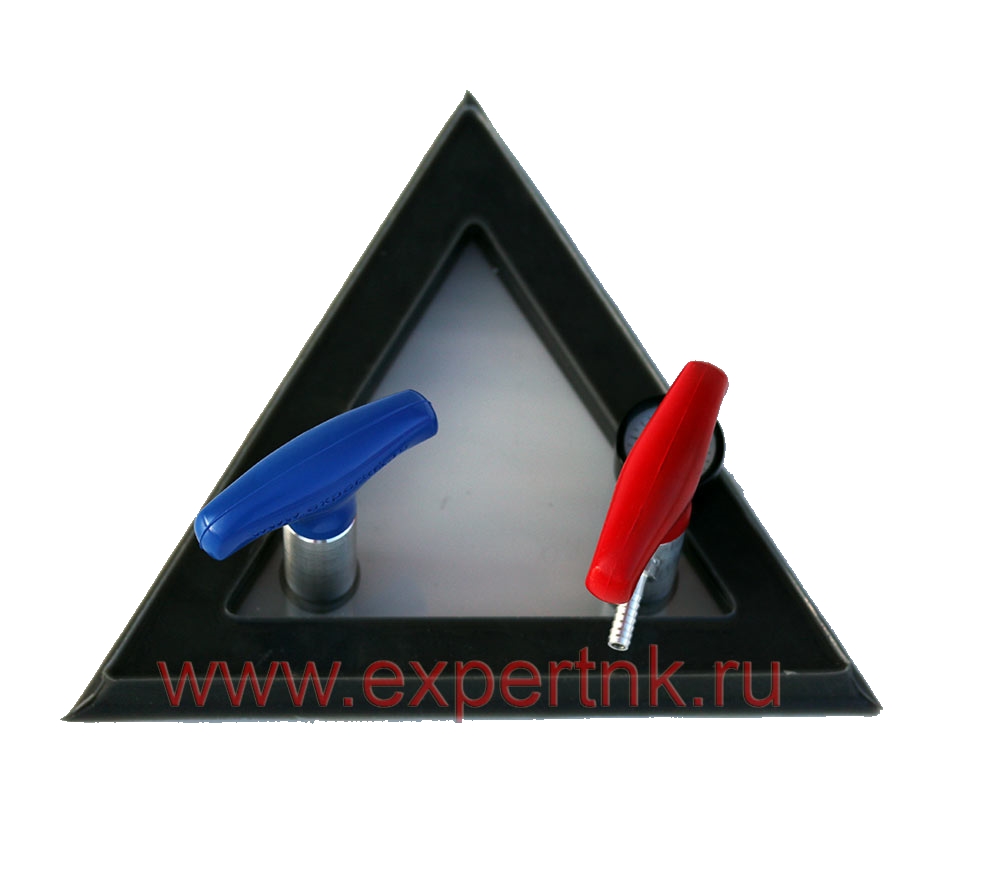

Рамка вакуумная треугольная с вакуумметром и ручками-клапанами. Вакуумная камера предназначена для контроля герметичности пузырьковым методом угловых сварных швов.
Вакуумная рамка может использоваться для проверки герметичности следующих объектов:
- резервуары,
- котлы,
- трубопроводы,
- топливные баки,
- облицовки
- прочие объекты с односторонним доступом.
Размеры просмотрового окна рамки - 190х190х190 мм. Толщина резины - 32 мм.
Отличительные особенности- Собственная запатентованная конструкция для удобства контроля и уменьшение энергозатрат дефектоскописта.
- Удобная система откачки/впуска воздуха одним нажатием на ручку, делает работу оператора с вакуумной рамкой комфортной и быстрой.
- Специально разработанный для данной рамки резиновый профиль позволяет сделать контакт с контролируемой поверхностью более герметичным и добиться предельной степени разряжения в объеме рамки: -0,09 МПа, что превышает требования ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89 для IV класса герметичности.
- Проведенные испытания показали, что герметичность в вакуумной камере сохраняется продолжительное время (падение давления до -0,08 МПа в течение 20 минут).
- Подходит для удобной работы с любым вакуумным насосом.
- Ручки-клапана по умолчанию комплектуются штуцером "елочка", но по желанию заказчика могут комплектоваться быстросъемным разъемом, который позволяет делать максимально быструю смену вакуумных камер в процессе эксплуатации.
- рамка вакуумная треугольная с вакуумметром и ручками-клапанами;
- паспорт (с инструкцией);
- упаковка.
Основные параметры
Ручки-клапана есть
