Описание

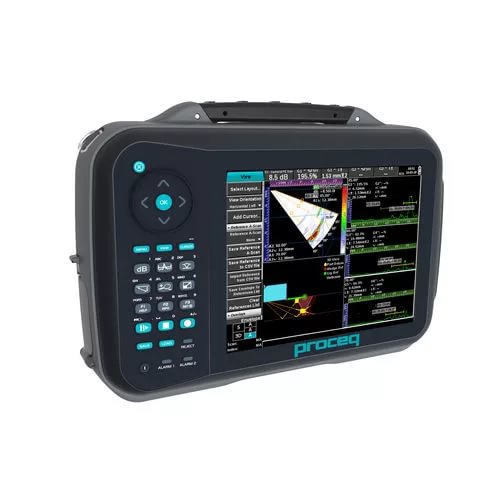

Proceq Flaw Detector 100 оснащен большим дисплеем, который отображает A-сканы с двух встроенных каналов. Пользование прибором простое и эффективное благодаря встроенным мастерам и активной помощи. 3D-режим сканирования помогает в процедуре инспекции и анализа результатов.
Основные преимущества:
Отличительные особенности:
Области применения:
Технические характеристики ультразвукового дефектоскопа Proceq Flaw Detector 100 UT
Основные преимущества:
- Легко модернизировать для использования дифракционно-временного метода (TOFD) и метода фазированной дифракционной решетки (PA)
- Ширина полосы до 200 кГц для испытания слабых материалов, дополнительно 2-канальное кодирование для записи данных
- Улучшенная прослеживаемость с автоматическим созданием отчетов
Отличительные особенности:
- Конфигурация: 2 канала ультразвуковой дефектоскопии (UT)
- Разъем преобразователя: Разъем Lemo 1 и BNC-разъем
- Модулирующее напряжение: от -100 до -450 В (шагами по 10 В)
- PRF: 1 – 1500 Гц
- Диапазон усиления: 100 дБ (шаги 0,1 дБ)
- Диапазон частот: 200 кГц – 22 МГц
Области применения:
- Сварные швы трубопроводов
- Инспекция деталей широкого применения
- Сложные геометрические формы
- Литые и кованые детали
- Разделение слоев деталей из композиционных материалов для самолетов
- Инспекция с картированием коррозии
- Толщина материалов
- Инспекция под покрытиями
Технические характеристики ультразвукового дефектоскопа Proceq Flaw Detector 100 UT
- Дисплей: TFT 8.4"
- Выделение сигнала из шума: Цифровые фильтры, сглаживание, построение контура, отбраковка, определение средних значений
- Архитектура: 2 канала, истинная частота выборки 200 МГц
- Частота оцифровки: 50 МГц, 100 МГц, 200 МГц
- Макс. длина A-скана: 8192
- Поддерживаемые сканы: A-скан
- Число сканирований: До 2
- Число макетов: 18
- Измерения: Длина пути, глубина, расстояние до поверхности, DAC, AWS, DGS
- Размер файла: До 3 Гбайт
- Создание отчетов: Индивидуализируемый pdf-отчет, снимок экрана в PNG, опция выходного файла в формате CSV
- Кодер: 1 или 2 канала (квадратурный вход)
- Языки: Английский, немецкий, французский, испанский, русский, китайский, венгерский, итальянский, португальский и японский
- Срок службы аккумуляторной батареи: 7 часов
