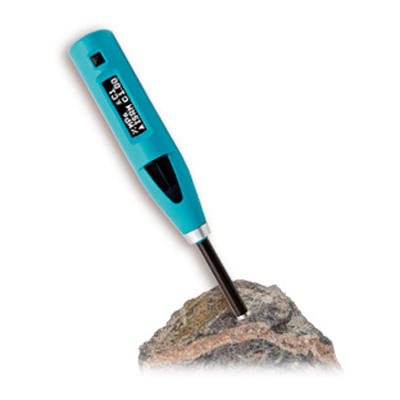

Молоток для изучения горных пород RockSchmidt

Молоток для изучения горных пород RockSchmidt

Цена: По запросу
Описание

RockSchmidt - самый современный в мире молоток для определения прочности методом ударного импульса, специально адаптированный для широкого применения при обследовании горных пород. RockSchmidt объединяет статистические методы, основанные на рекомендациях ASTM и ISRM, а также предоставляет пользователю свободу в определении собственного статистического метода для определения коэффициента отскока.



Отличительные особенности RockSchmidt:

Благодаря своим характеристикам, молоток идеально подходит для исследования горных пород:

  • Независимость от угла удара: Величина отскока не зависит от направления удара.
  • Оптимизирован для полевых работ: плотноприлегающие прокладки от пыли и грязи позволяют увеличить срок службы. Значительно легче и эргономичнее, чем классический молоток Schmidt. Большое количество результатов измерений может быть сохранено и передано в ПК.
  • Предустановки статистической обработки: Статистические методы, рекомендованные ISRM и ASTM, используются в молотке для автоматического вычисления коэффициента отскока. Также есть возможность использования пользовательского статистического метода.
  • Прочность на одноосное сжатие: ISRM рекомендует следующее соотношение между UCS и значением отскока UCS = aebR (где R - значение отскока). Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
  • Модуль Юнга: ISRM рекомендует следующее соотношение между модулем Юнга и значением отскока Et = cedR (где R - значение отскока).Соотношение в этом формате можно задать в ПО на ПК и загрузить в RockSchmidt.
  • Степень выветривания: Ударив дважды по одному и тому же месту можно определить степень выветривания. Метод, рекомендуемый ISRM, включен в прибор.

Сферы применения RockSchmidt:

  • геоморфологические исследования основной прочности горных пород выходящих на поверхность;
  • прогноз степени разрушения от погодных условий;
  • соотношение с пределом прочности при одноосном сжатии (UCS);
  • соотношение с модулем Юнга;
  • прогноз скорости проникновения для тонелепроходческих машин и резчиков с вращающимся барабаном;
  • испытание кернов и блоков.

Существуют следующие модификации прибора:

  • Тип N: Стандартная энергия удара, 2,207 Нм. Рекомендована для полевых работ. Для испытания кернов ISRM рекомендует, чтобы прочность керна была как минимум умеренная (>80 МПа) и размер T2 не менее 84 мм.
  • Тип L: Низкая энергия удара , 0,735 Нм. Рекомендованная энергия удара в стандарте ASTM D 5873 для испытания кернов. ISRM рекомендует для испытания кернов умеренной прочности и размером NX ≥  54 мм.

Гарантия:

  • Стандартная двухлетняя ограниченная гарантия на электронные детали
  • Опциональное продление гарантийного периода до 3 дополнительных лет

Следующие стандарты и директивы применяются к испытанию горных пород:

  • ASTM D 5873 – Стандартный метод испытаний для определения твердости горной породы молотком для определения твердости по отскоку.(Применимо для UCS от 1 MПa до 100 MПa.)
  • ISRM – Aydin A., Предложенный ISRM метод для определения твердости по отскоку молотком Schmidt: Отредактированное издание. Int J Rock Mech Mining Sci (2008), DOI:10.1016/j.ijrmms.2008.01.020

Технические характеристики RockSchmidt

Механические параметры

Энергия удара

(N) 2.207 Nm, (L) 0.735 Nm

Ход пружины

75 mm (2.95")

Радиус плунжера

25 mm (0.98")

Размеры корпуса

55 x 55 x 250 mm (2.16" x 2.16" x 9.84")

Масса

570 g

Характеристики памяти

Количество ударов в серии

Максимум 99

Объем памяти зависит от длины серии испытаний

Пример

400 серий с 10 значениями в серии

Пример

200 серий с 20 значениями в серии
Параметры электронного блока

Экран

17 x 71 пиксел, графический

Мощность аккумулятора >5000 ударов (до
Подключение зарядного устройства USB тип B (5 В, 100 мА)

Условия окружающей среды

Рабочая температура

от -10 до 50°C

Температура хранения

от -10 до 70°C
