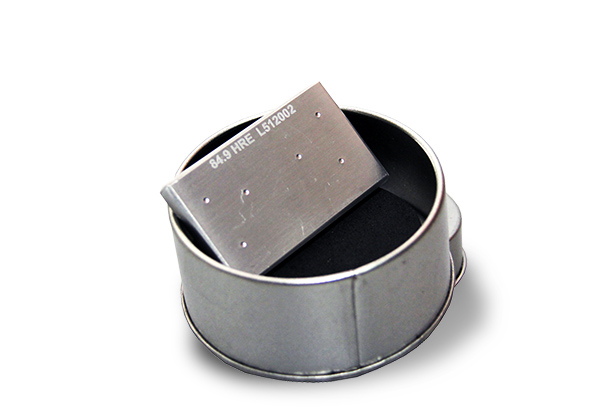

Мера твёрдости (стандартный образец) для определения твёрдости пластмасс по Роквеллу с использованием шкалы E (HRE) согласно ГОСТ 24622-91.
Используется со стандартным прибором Роквелла, индентором в котором служит стальной шарик по ГОСТ 3722:
- диаметром 12,7 мм (для шкалы HRR),
- диаметром 6,35 мм (для шкалы HRL и HRM),
- диаметром 3.175 мм (для шкалы HRE).
Красное поле циферблата твердомера позволяет использовать коэффициент 130 при вычислении показателя твёрдости по Роквеллу по шкалам M, L и R. Предварительная нагрузка для шкал Е, M, L и R составляет 98,07Н, общая нагрузка составляет 588,4 Н для шкал R и L, и 980,7 Н для шкал М и Е.
Шкала HRE используется преимущественно для калибровки твердомера Роквелл. Шкалы HRR, HRL и HRM используются для вспомогательный проверок через короткие интервалы времени.
В идеальном случае показатель твёрдости по Роквеллу должен быть между 50 и 115. За пределами этих значений показатели являются неточными и определение следует повторить, пользуясь следующей более жёсткой шкалой.
*При необходимости использовать менее жёсткую шкалу, чем шкала R, испытание Роквелла становится непригодным и материал испытывают по ГОСТ 24621 (твёрдость по Шору).
Мера твёрдости (стандартный образец) для определения твёрдости пластмасс по Роквеллу с использованием шкалы E (HRE) согласно ГОСТ 24622-91.
Шкала Роквелл |
Диапазон |
Размер |
Материал |
HRE |
58-69 |
60x40х6 или Ø 60х6 |
Сталь или алюминий |
HRE |
70-95 |
60x40х6 или Ø 60х6 |
|
HRE |
95-100 |
60x40х6 или Ø 60х60 |
|
HRE |
107-114 |
60x40х6 или Ø 60х6 |
|
HRR |
105-115 |
60x40х6 или Ø 60х6 |
Алюминий или железо (чугун) |
Боковые стороны мер твёрдости без шлифования до зеркального блеска |
Мера твёрдости - 1 шт.
Сертификат калибровки - 1 шт.
Металлический футляр - 1 шт.
