Назначение локатора арматуры Profoscope:
Измеритель параметров армирования (локатор арматуры) Profoscope швейцарской фирмы Proceq предназначен для определения местоположения арматуры и оперативного контроля толщины защитного слоя бетона в железобетонных изделиях.
Преимущества прибора Profoscope
· Обнаружение арматурных стержней в режиме реального времени
· Визуальное представление расположения арматурных стержней на близком расстоянии
· Возможность определять расположение арматурных стержней, средних точек между ними и их направленность
· Визуальное и акустическое распознавание расположения арматурных стержней, сигнал предупреждения о
минимальном защитном слое
· Поправка при близко расположенных соседних стержнях
· Установка местных показателей (метрических, в британских единицах)
· Беспроводное управление устройством одной рукой
· Переключаемая подсветка дисплея для работы в затемненной местности
· Не зависимое от языка пиктографическое меню
· Стартовый тестовый комплект позволяет пользователю ознакомиться со всеми функциями в комфортной
обстановке, чтобы не тратить время при работе на объекте.
Сферы применения локатора арматуры Profoscope
- Обнаружение арматуры (применяется генеральными подрядчиками, строительными подрядчиками, буровыми мастерами, подрядчиками на установку электротехнического оборудования);
- Измерение защитного слоя бетона (применяется генеральными подрядчиками, строительными подрядчиками, инженерами-строителями);
- Измерение диаметра арматурного покрытия (применяется учебными заведениями, инспекторами по строительству, строительными подрядчиками);
- Проверка минимальной толщины бетона (применяется инспекторами по строительству, строительными подрядчиками);
- Построение арматурной сетки и покрытия для исследования коррозии (Canin+) - (применяется инспекторами по строительству);
- Оценка арматурной сети для запланированных загрузок конструкции (применяется строительными подрядчиками, строительными подрядчиками).
Отличительные особенности измерителя защитного слоя бетона PROFOSCOPE:

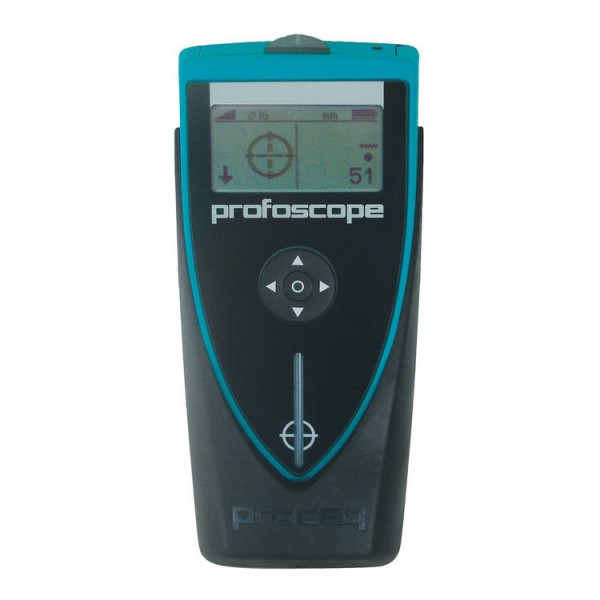

Локатор арматуры Profoscope с эргономичной конструкцией удобно держать в ладони, он управляется одной рукой, обеспечивая визуальную и звуковую информацию о том, что находится под бетонной поверхностью. Имеет компактный размер, легкий вес и не требует соединительных проводов т.к. поисковый датчик встроен в корпус локатора.
Прибор Profoscope имеет уникальную систему визуализации стержней арматуры в реальном времени, позволяющую пользователю "видеть" положение стержня арматуры внутри бетона. Он также имеет датчики, сигнализирующие о расположении стержней, а также оптические и акустические средства для определения положения арматуры. Такие уникальные возможности позволяют превратить задачу обнаружения стержней арматуры в простой и эффективный процесс, экономя время и средства пользователя, и предоставляя ему необходимую информацию для быстрого выполнения работ.
Одновременно с местоположением арматуры, локатор отображает ее диаметр и толщину слоя бетона над ней. В процессе поиска прибор позволяет определить точные параметры армирования даже при одновременно неизвестных диаметре арматуры и толщине слоя бетона. Специальное положение электромагнитных катушек в приборе позволяет выполнить симметричную триангуляцию положения стержня арматуры и сообщает пользователю, где в данный момент расположен Profoscope: между двумя стержнями арматуры или непосредственно над одним из них.
Благодаря этим превосходным функциям, локатор арматуры Profoscope выделяется среди прочих аналогичных приборов, доступных на рынке, и становится особенно полезным, когда требуется сверлить железобетонные конструкции, и позволяет уберечь от повреждений дорогие вращательные буры и твердосплавные сверла.
Технические характеристики на локатор арматуры PROFOSCOPE
|
Параметр |
Значение |
|
Питание |
2 х 1.5 v AA (LR6) аккумуляторы |
|
Диапазон напряжения |
от 3,6 В до 1,8 В |
|
Технические данные |
|
|
Размер |
205 x 92 x 210 мм (8" x 3,6" x 8,3") |
|
Вес |
330 г (12 унций) |
|
Срок действия аккумулятора |
|
|
Подсветка выключена |
> 50 ч |
|
Подсветка включена |
> 15 ч |
|
Время простоя |
|
|
Режим ожидания |
30 с |
|
Автоматическое отключение |
120 с |
|
Условия окружающей среды |
|
|
Диапазон температур |
от -10º до 60º C (14º - 140º F) |
|
Диапазон значений влажности |
0 - 100% rH |
|
Класс защиты |
IP54 |
|
Применяемые стандарты и нормативы |
BS1881 часть 204; DIN1045; SN 505 262; DGZfP B2 |
Стандартный комплект поставки локатора арматуры Profoscope:
Электронный блок со встроенным датчиком, контрольный образец из двух арматур, сумка для транспортировки, 2 батарейки типа АА, руководство по эксплуатации.
