Комплекс предназначен для качественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов контроля.

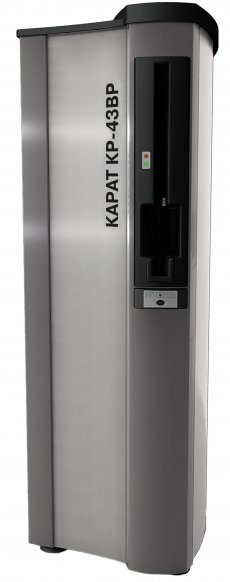

КАРАТ КР-43ВР - современный комплекс цифровой радиографии с роботизированной системой подачи ЗП, сочетающий быстрый и достоверный результат в сочетании с исключительным пространственным разрешением. Комплекс КАРАТ КР-43ВР позволяет получить изображения со значением базового пространственного разрешения 40 мкм. Оно достигнуто благодаря применению считывающего лазера с наименьшим значением размера лазерного пятна 12,5 мкм и высокоточной юстировке механизма протяжки ЗП. Это лучшее значение для систем компьютерной радиографии, представленных на рынке. При этом в случае необходимости остается возможность плавной регулировки разрешения сканирования в диапазоне 12,5 - 200 мкм. Поэтому для задач радиографического НК, не требующих высокого разрешения, посредством ПО можно настроить меньшее разрешение, что позволит уменьшить время считывания запоминающей пластины.
В комплексе КАРАТ КР-43ВР реализована концепция бесконтактного оперирования ЗП. Запоминающие пластины, в отличие от рентгеновской пленки, могут быть использованы многократно. Количество циклов "экспонирование – считывание – стирание" ограничено, прежде всего, физическим износом пластин. В процессе эксплуатации на рабочей поверхности пластины накапливаются микроцарапины, которые образуются при: загрузке/извлечении ЗП из кассеты, при небрежном обращении с ЗП, извлеченной из кассеты, при соприкосновении с деталями сканера при считывании. При накоплении критического для задач контроля количества микроцарапин пластину необходимо заменить на новую.
Рабочая поверхность пластин, заключенных в прочную алюминиевую кассету, в процессе эксплуатации не соприкасается ни с объектом контроля, ни руками оператора, ни деталями сканера. При считывании в сканере КАРАТ КР-43ВР, пластина автоматически извлекается из кассеты (за зацепы на тыльной поверхности). Далее она считывается, перемещаясь вдоль механизма считывания. Перед загрузкой в кассету с запоминающей пластины стирается остаточное изображение. Такая технология работы с ЗП позволяет использовать ее до 25.000 раз (т.е. значение среднего ресурса ЗП увеличивается в 5-6 раз).
Кроме жестких кассет с ЗП, Карат КР-43ВР может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом. Таким образом, применение гибких ЗП совместно с Карат КР-43ВР позволяет существенно увеличить их ресурс.
Комплекс цифровой радиографии "КАРАТ КР-43ВР" внесен в Реестр средств измерений РФ (Свидетельство об утверждении типа средства измерения RU.C.27.541.A №63103, зарегистрирован в Государственном реестре средств измерений под №64699-16) и отвечает требованиям программы импортозамещения
В комплексе КАРАТ КР существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера.
Параметр «разрешение сканирования» или размер пиксела связан с разрешающей способностью получаемого радиографического изображения. Чем меньше значение базового пространственного разрешения (БПР), тем выше разрешение системы. Для задач контроля, требующих максимального БПР, необходимо выбирать максимальное разрешение сканирования. С другой стороны, для задач, не требующих большого БПР, необходимо выбирать минимальное разрешение сканирования 80 – 100 мкм. В этом случае скорость считывания пластины, а значит, и производительность контроля будет выше.
Настройка напряжения ФЭУ позволяет управлять его усилением. Высокое значение напряжения повышает усиление ФЭУ и позволяет получить снимки при коротких экспозициях. Следует помнить, что соотношение сигнал/шум снимков в этом случае будет невысоким и будет соответствовать низшим классам КР систем. Малые значения напряжения, а значит, и малое усиление следует применять при более продолжительных экспозициях. В этом случае соотношение С/Ш полученных снимков будет высоким и будет соответствовать требованиям для наивысших классов КР систем.
Для удобства пользователей, в ПО "X-Vizor", поставляемом в составе комплекса компьютерной радиографии Карат, предлагаются несколько наборов настроек, оптимизированных для типовых задач радиографического НК.
Актуальная версия X-Vizor (специализированное ПО для анализа результатов работы, поставляется вместе с комплексом ) позволяет выполнять поиск и классификацию дефектов, а также оформлять протоколы в соответствии с действующими нормативно-техническими документами:
- ГОСТ 23055-78;
- ГОСТ 7512-82;
- СТО Газпром 2.2-4-083-2006;
- РД Транснефть 25.160.10-КТН-016-15 и др.
- РД 153-34.1-003-01.
Параметр |
КАРАТ КР-43ВР |
Размер лазерного пятна на поверхности пластины, мкм |
12,5 – 200 |
BSR (Базовое Пространственное Разрешение), мкм |
40 |
Разрядность уровней серого, бит/уровней серого |
16 / 65 535 |
Интерфейс подключения к ПК |
Ethernet |
Программное обеспечение |
X-Vizor |
Температурный диапазон, °C |
от 10 до 35 |
Уровень шума, дБ |
39 |
Размеры сканера (В х Ш х Г), см |
113 x 41 x 46 |
Вес сканера, кг |
56 |
Электропитание, В |
100 – 240 |
Частота, Гц |
50 – 60 |
Мощность, Вт |
250 |
Автономное питание от аккумулятора |
- |
№ |
Комплекс цифровой радиографии КАРАТ КР-43ВР |
1. |
Сканер c блоком питания 220В/24В и USB-кабелем для подключения к компьютеру |
2. |
Компьютер* (от 8GB RAM, 1 TB HDD, Intel® Core™ i5, DVD±RW, 2048MB Video, LAN/Wi-Fi, Windows 10);
*Внимание! В силу естественного технического развития при поставке комплектность компьютера может отличаться от указанной выше. |
3. |
Программное обеспечение X-Vizor для сканера (св-во о гос. регистрации №2012610620 от 10.01.2012 г.) |
Дополнительные аксессуары и материалы (поставляются отдельно) |
|
№ |
Наименование |
1. |
Кассета с пластиной CR 43 NDT X HD (18x24 см), 0,1 Cu |
2. |
Кассета с пластиной CR 43 NDT X HD (24x30 см), 0,1 Cu |
3. |
Кассета с пластиной CR 43 NDT X HD (35x43 см), 0,1 Cu |
4. |
Кейс для транспортировки HD-CR 43 NDT |
