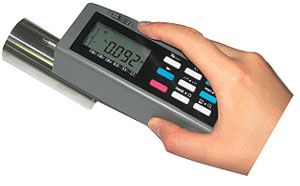

Измеритель шероховатости TR210

Измеритель шероховатости TR210

Цена: По запросу
Описание
Портативный измеритель TR210 – упрощенная модель профилометра TR200, позволяющая проводить измерения профиля поверхности по четырем основным параметрам: Ra, Rz, Ry, Rq. Дополнительно стоит отметить, что в базовый комплект поставки входит специальный датчик (игла) для проведения измерений в труднодоступных местах: различных пазах, каналах, отверстиях. Прибор прост в управлении, отличается малыми габаритами и весом. TR210 сертифицирован для применения на территории Российской Федерации и внесен в Государственный реестр средств измерений. Прибор, также, полностью соответствует международному стандарту ISO.
Отличительные особенности измерителя шероховатости TR210
  • Удобное в работе программное меню управления прибором;
  • Литий-ионные аккумуляторы позволяют выполнять перезарядку во время измерений;
  • Большой диапазон измерений профилометром TR 210, подходящий для большинства материалов;
  • Проведение измерений по четырем шкалам: Ra, Rz, Ry, Rq;
  • Дополнительно профилометр TR210 комплектуется различными датчиками для контроля в труднодоступных местах, каналах, отверстиях, шпоночных пазах и т.д.;
  • Передача данных через RS232 на принтер ТА220S или ПК;
  • Профилометр TR 210 соответствует требованиям стандартов ISO / DIN / JIS / ANSI (выбирается в программном меню).
Технические характеристики профилометра TR210
Измеряемые параметры шероховатости

Ra, Rz, Ry, Rq

Построение профилей

шероховатости (R)

Система мер

метрическая, британская

Дискретность индикации

0.001 мкм

Тип дисплея

матричный ЖКИ 128 x 64 точки, со светодиодной подсветкой

Размеры ЖКИ

экран 50 x 30 мм

Отображение результатов

непосредственное отображение параметров шероховатости и профилей поверхности, печать данных, регулировка яркости ЖКИ, автоотключение после 5 минут перерыва с сохранением результатов, программная калибровка

Вывод результатов измерений

через порт RS - 232 на принтер TA220Sили ПК

Диапазон измерений по параметрам

Ra: 0.025 - 12.5 мкм
Rz: 0.02 - 160 мкм

Значения отсечек шага

0,25 мм/ 0.8 мм/ 2,5 мм

Длина трассы ощупывания

отсечка 1 - 5 (по выбору пользователя)

Тип цифрового фильтра

резистивно-емкостный, фазовая коррекция - резистивно-емкостный, Гауссов, D-P

Тип датчика

стандартная модель TS100, индукционный, радиус алмазной иглы 5 мкм

Минимальный диаметр измеряемого отверстия/ наибольшая глубина измерения

6.0 мм, глубина 15 мм (при использовании датчика TS100)

Электрическое питание

перезаряжаемый литий-ионный аккумулятор

Зарядное устройство

220В/ 110В, 50 Гц, 2.5 часа (время зарядки аккумуляторов)

Диапазон рабочих температур

от 5 до 40 градусов по Цельсию

Относительная влажность воздуха

< 80%

Диапазон температур при хранении

от - 25 до 60 градусов по Цельсию

Степень точности

класс 3

Габаритные размеры

140 x 52 x 48 мм

Масса электронного блока

440 г

Базовый комплект поставки
  • Блок электронный TR210;
  • Защитный чехол для датчика;
  • Датчик TS100;
  • Мера шероховатости образцовая;
  • Стальной штатив для автономного использования;
  • Интерфейсный кабель;
  • Зарядное устройство 220В/ 110В, 50 Гц;
  • Отвертка;
  • Руководство по эксплуатации;
  • Гарантийный талон;
  • Футляр для переноски.
