Описание

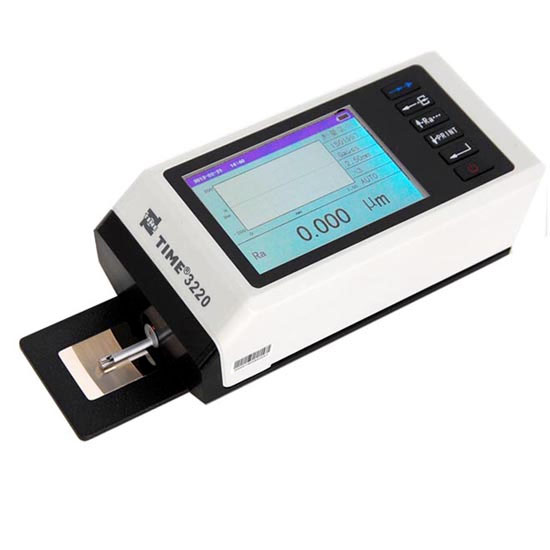

Портативный прибор TIME3220 – новый продукт в линейке компании TIME Group Inc., позволяющий оперативно проводить измерений параметров шероховатости различных поверхностей. Профилометр TIME3220 может успешно использоваться в различных отраслях производства, в научных лабораториях, а также в учебных заведениях в качестве наглядного пособия при подготовке специалистов. Измеритель шероховатости TIME3220 производит расчёт параметров шероховатости в соответствии с выбранной методикой и чётко отображает на ЖК экране график профиля и все измеренные параметры. Результаты тестирования можно сохранить на приборе или вывести на персональный компьютер.

Отличительные особенности измерителя шероховатости TIME3220

Измерение параметров: Ra, Rp, Rv, Rt, Rz, Rq, Rsk, Rku, Rc, RPc, RSm, Rmr(c), tp, Rmr, Rpm, Rz1max, RzJIS, Rmax, Htp, Pa, Pp, Pv, Pt, Pz, Pq, Psk, Pku, Pc, PSm, Pmr(c), Pmr, Pz1max, PzJIS, R, Rpk, Rvk, Mr1, Mr2, A1, A2;
Большой и яркий сенсорный дисплей;
Высокая точность измерения, широкий диапазон измеряемых значений;
Профилометр производит измерения в полном соответствии с четырьмя основными стандартами: ISO (Международная организация по стандартизации), DIN (Германский институт стандартов), ANSI (Американский национальный институт стандартов) и JIS (Японский промышленный стандарт);
Измеритель шероховатости TIME3220 отображает на TFT ЖК-дисплее график профиля и все измеренные параметры;
Возможно подключение прибора к внешнему принтеру для оперативной распечатки полученных резултатов прямо на месте измерений;
Передача данных через порт RS232 и USB;
Язык интерфейса: упрощенный китайский / английский;
Автоматическое и ручное отключение питания.

Технические характеристики измерителя шероховатости TIME3220

Диапазон измерения иглы датчика	400мкм
Радиус измерительного пера	5мкм / 2мкм
Материал измерительного пера	Алмазная игла
Измерительное усилие	4 мН / 0.75 мН
Угол измерительного пера	90 градусов / 60 градусов
Максимальная длина прохода	19 мм / 0.748 дюйм
Длина оценки	0.08 мм, 0.25 мм, 0.8 мм, 2.5 мм, авто
Скорость перемещения	0,08 мм = 0,25 мм/с 0,25 мм = 0,25 мм/с 0,8 мм = 0,5 мм/с 2,5 мм = 1 мм/с Возвращение = 1 мм/с
Точность	±10%
Повторяемость	<6%
Количество длин оценки	от 1 до 5 длин (выбираемая)
Дискретность	Диапазон измерений	Дискретность
	±50мкм	0.001мкм
	±200мкм	0.008мкм
Электропитание	Встроенный ионно-литиевый (LI-ion) аккумулятор
Диапазон рабочих температур	0-40 градусов Цельсия
Относительная влажность	<90%
Габариты	155.4х75х56 мм
Вес	760 гр.

Базовый комплект поставки

Электронный блок измерителя шероховатости TIME 3220;
Стандартный датчик;
Зарядное устройство;
Отвертка;
Стальная опора;
Защитный наконечник;
Кабель для передачи данных на ПК;
Образец шероховатости по Ra;
Руководство пользователя;
Гарантийный талон;
Кейс для транспортировки и хранения.
