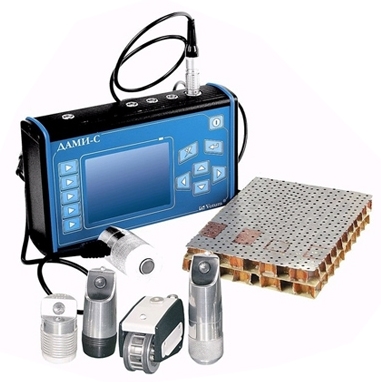

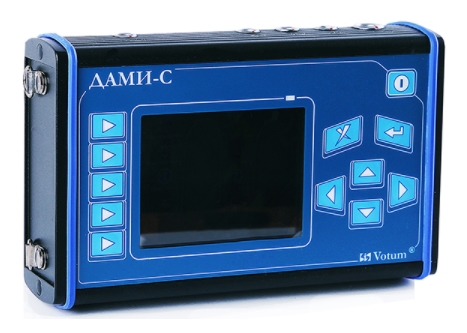

ДАМИ-С09 является универсальным, предоставляя потребителю широкий спектр акустических методов контроля: Импендансный, Вихретоковый высокочастотный, Вихретоковый низкочастотный, Ударный и Резонансный.
Дефектоскоп ДАМИ-С применяется в следующих областях
- Авиационная промышленность
- Космическая промышленность
- Судостроительная промышленность
- Автомобильная промышленность и др.
Тестируемые материалы и конструкции
- Слоистые конструкции из неметаллических материалов (углепластиков, стеклопластиков, текстолитов)
- Сотовые структуры с неметаллическими обшивками и сотами из полиамидной бумаги или других материалов
- Сотовые структуры с металлическими обшивками (в том числе перфорированными) и сотами
- Конструкции с различными заполнителями
- Слоистые клееные конструкции (2-х, 3-х, 4-х слойные)
- Грубые сотовые и иные структуры с регулярно меняющимся импедансом поверхности и (или) переменной толщиной
- Листовые конструкции из неферромагнитных материалов
Прибор ДАМИ-С09 реализует следующие методы контроля:
-
Импедансный метод (с совмещенными и раздельно-совмещенными датчиками) - для контроля и обнаружения дефектов типа непроклея, расслоения и аномалий плотности для широкого круга композитных и сотовых материалов и структур и построения С-изображений обнаруженных дефектов;
- Ударный метод - для экспресс контроля обширных площадей сотовых материалов и построения интерполированных изображений проверяемых областей;
- Вихретоковый метод - для выявления наличия коррозии на обратной стороне листа из неферромагнитных материалов в конструкциях различного назначения и построения изображений корродированных зон.
- Автоматизированный режим настройки по амплитуде или фазе сигнала с использованием анализатора спектра упрощает процесс подготовки прибора к работе.
- Для определения положения ПЭП на объекте контроля, используется координатное устройство "Слайдер М2" (сканер).
"Слайдер М2" подключается к дефектоскопу по отдельному каналу; датчик устанавливается в специальную касету-держатель; рабочий сектор сканирования 300х420мм. Для обработки больших площадей предусмотрен посекторный режим сканирования с последующей "склейкой" результатов контроля. Координаты, полученные со сканера, используется для построения "В" и "С" разверток (сканов), которые запоминаются в архиве прибора и выводятся на печать в составе протоколов контроля.
В сканирующем устройстве "Слайдер М2" предусмотренно два вида крепления: магнитное и при помощи вакуумной присоски.
- Слежение за траекторией движения преобразователя в процессе тестирования позволяет объективно оценить качество проведенного контроля.
- Одновременная работа с 3 разными настройками позволяет параллельное тестирование до 3-х слоев.
- Документирование результатов контроля и перенос их на компьютер. Последующая обработка при помощи специальной программы "АРМ ДЕФЕКТОСКОПИСТА".
- Многоязыковая поддержка.
- Широкий спектр датчиков для разных типов композитных материалов, клееных конструкций и сотовых структур.
|
Диапазон рабочих частот |
1кГц - 1МГц |
| Производительность контроля | не менее 500 измерений/c |
| Виды сигнализации наличия дефекта | Звуковая и световая |
| Поддержка координатного устройства "Слайдер М2" | Все приложения ДАМИ-С09 |
| Максимальный размер С-изображения (С-скана) | 500мм х 500мм |
| Погрешность определения координат преобразователя | Не более 1.5мм |
| Встроенные языки интерфейса | Русский и английский |
| Тип и разрешения экрана | Цветной TFTэкран, 320 х 240 пикселей |
| Режимы вывода графической информации на экран |
Временная развертка (А-скан); комплексная плоскость; С-скан в декартовых (X,Y) координатах. |
| В архиве прибора сохраняются: |
Настройки; результаты контроля; снимки А-сканов; снимки комплексной плоскости; снимки С-сканов. |
| Время автономной работы от встроенной аккумуляторной батареи | Не менее 8 часов |
| Диапазон температур эксплуатации | -10ºС до +50ºС при влажности не более 95% |
| Степень защиты от проникновения пыли и воды | IP54 по ГОСТ 14254 |
| Масса прибора со встроенным аккумулятором (без сетевого адаптера, сканерного устройства и комплекта преобразователей) | не более 1 кг |
| Габаритные размеры | не более 135мм х 220мм х 50мм |
БАЗОВЫЙ КОМПЛЕКТ (ИМПЕДАНСНЫЙ):
- Дефектоскоп композитных материалов ДАМИ-С09
- Встроенная аккумуляторная батарея Li-ion
- Сетевой адаптер 100-240V/12V, 2.5A
- Координатная система позиционирования преобразователей "Слайдер М2"
- Интерфейсный кабель USB
- Головные телефоны
- Мера дефектов TS-2
- Преобразователь импедансный ПАДИ-8-02
- Преобразователь импедансный раздельно-совмещенный РС-1-02
- ПО "Импедансный метод контроля"
- Прикладное ПО: "АРМ ДАМИ" V2.0 (Win 2000, NT)
- Сумка для переноски
ВИХРЕТОКОВЫЙ КОМПЛЕКТ:
- ПО "Вихретоковый метод контроля"
- Преобразователь вихретоковый (низкочастотный) ВТП-1С-02
- Преобразователь вихретоковый (высокочастотный) ВТП-2-02
- Преобразователь вихретоковый (высокочастотный) ВТП-2-02У
- Преобразователь вихретоковый (высокочастотный) ВТП-3-02
- Преобразователь вихретоковый (высокочастотный) ВТП-3-02У
- Преобразователь вихретоковый (высокочастотный) ВТП-4-02
- Кабель к вихретоковым преобразователям (Lemo10-Lemo10)
- Настроечный образец из алюминиевого сплава RSA-0,2-0,5-1
- Настроечный образец из титанового сплава RSТ-0,2-0,5-1
- Настроечный образец из углеродистой стали RSS-0,2-0,5-1
- Настроечный образец из нержавеющей стали RS SS-0,2-0,5-1
УДАРНЫЙ КОМПЛЕКТ:
- ПО "Ударный метод контроля"
- Преобразователь УДП-10-02Е
- Кабель к ударным преобразователям (Lemo10-Lemo10)
